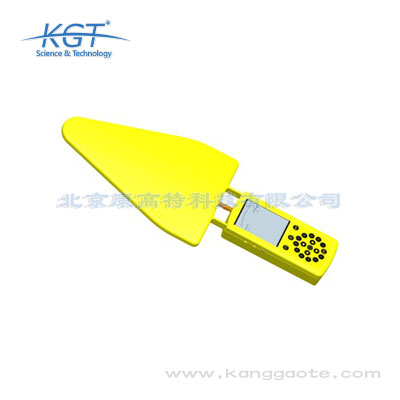

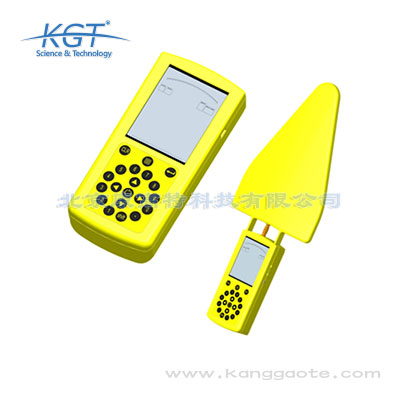

E7X系列高頻電磁場強度分析儀是針對高頻電磁場景研發的專業檢測設備，核心功能涵蓋電場強度測量、磁場強度測量、功率密度計算、干擾源定位、多頻段場強分離等多個維度，核心技術參數處于行業領先水平：頻率測量范圍覆蓋10kHz~6GHz，可適配絕大多數民用、工業用高頻電磁場景的測量需求；測量動態范圍可達-110dBm~+20dBm，既可以捕捉核設施周邊、敏感居民區的極弱電磁信號，也可以在特高壓變電站、高頻工業設備周邊的強電磁環境下穩定運行；測量精度可達±0.5dB，頻率分辨率為1Hz，掃頻速度最高可達10GHz/s，可快速捕捉瞬時脈沖電磁信號；設備內置32G存儲容量，可支持連續30天以上的高頻測量數據本地存儲。該產品同時支持時域連續監測和頻域掃頻測量?jī)煞N模式，可根據檢測需求靈活切換，適用于電磁環境普查、工業電磁干擾排查、建設項目環保驗收等多種場景，完全符合國內國際相關行業標準要求，可滿足B端工業企業的日常檢測需求，也適配G端政府采購項目的合規性要求。

E7X系列高頻電磁場強度分析儀嚴格按照國內國際多項行業標準研發生產，標準覆蓋度處于行業前列，可滿足各類合規性檢測要求。國內標準方面，完全符合GB 8702-2014《電磁環境控制限值》的測量要求，可直接用于各類電磁環境合規性判定；符合GB/T 12720-91《工頻電場測量》、GB/T 37854-2019《輻射防護儀器 電磁輻射監測儀器通用技術要求》的相關規定；針對細分行業的專項標準，符合電力行業DL/T 988-2018《高壓交流架空送電線路、變電站工頻電場和磁場測量方法》的測量算法要求，核工業EJ/T 1195-2005《核電廠電磁輻射監測規定》的性能要求，軌道交通行業TB/T 3450-2016《高速鐵路電磁環境限值及測量方法》的檢測要求；國際標準方面，符合IEC 62232-2017《電磁場測量和評估儀器 頻率范圍10 Hz至6 GHz的現場測量?jī)x器要求》、IEC 61786-2014《輻射防護儀器 用于測量人體暴露于電磁場的便攜式設備》的相關要求。全面的標準符合性既可以滿足B端工業企業的產品出口檢測、外資項目合規檢測需求，也可以適配G端政府采購項目的標準準入要求，無需額外進

使用E7X系列高頻電磁場強度分析儀進行場強測量時，需遵循相關注意事項以保障測量數據的準確性和設備的穩定運行。第一是測量模式選擇，測量前需根據被測場景的主要電磁信號頻段選擇對應的測量模式，例如測量輸變電設施電磁輻射時選擇10kHz~100MHz頻段模式，測量5G基站電磁輻射時選擇3GHz~6GHz頻段模式，可有效降低無關頻段信號的干擾，提升測量精度；第二是測量位置選擇，測量時探頭需遠離金屬物體、大型反射面，距離測量人員身體至少30cm，避免金屬物體和人體對電磁場的擾動導致測量數據失真，戶外測量時需避開高壓輸電線路的直接下方、大型通信天線的主瓣方向等極端強電磁區域，防止超出設備量程影響測量結果；第三是環境適配，設備本身具備IP65防護等級，工作溫度范圍覆蓋-20℃~+55℃，可適應絕大多數戶外測量場景，若在極寒、極熱或者高粉塵、高腐蝕性的特殊環境下測量，需選擇對應特殊工況的測量模式，對測量數據進行溫度、濕度修正，保障測量結果的準確性；第四是數據校準，測量前需使用標準信號源對設備進行校準，確保設備測量精度符合要求，校準數據需隨測量數據一同留存，保障測量數據的可溯源性。

E7X系列高頻電磁場強度分析儀具備完善的系統對接能力，支持多種通用數據輸出格式，可適配不同用戶的系統集成需求。通信協議方面，設備支持標準的Modbus-RTU、Modbus-TCP、MQTT等主流工業和政務通信協議，針對B端工業用戶，可直接接入企業的SCADA生產監控系統、設備運維管理系統、電磁環境監測系統，實現測量數據的實時上傳、集中管理，無需額外進行協議適配；針對G端政府用戶，可直接接入各地生態環境部門的生態環境監測大數據平臺、電力監管部門的輸變電監測平臺、軌道交通部門的綜合運維管理平臺，滿足政務數據的實時傳輸、集中分析要求。數據輸出格式方面，設備支持CSV、JSON、TXT等多種通用數據格式，導出的數據可直接導入主流的電磁環境分析軟件、數據統計軟件進行二次分析，無需額外進行格式轉換，可大幅提升數據處理效率。此外設備還支持自定義數據上報周期，用戶可根據自身需求設置1秒到1小時不等的上報間隔，適配不同場景的監測頻率要求，降低數據傳輸和存儲成本。

E7X系列高頻電磁場強度分析儀在政府采購項目中具備突出的適配性，可滿足多類政務檢測項目的需求。首先是標準符合性達標，該設備嚴格按照GB、DL、TB、EJ等國內各行業專項標準研發，完全符合政府采購項目的標準準入要求，無需額外適配即可直接用于各類官方檢測項目；其次是數據對接能力突出，設備支持Modbus-TCP、MQTT等通用政務數據傳輸協議，可直接接入各地生態環境部門的電磁環境監測大數據平臺、電力監管部門的輸變電監測系統、軌道交通運營管理部門的綜合運維平臺，無需額外進行接口開發，可降低項目整體實施成本；第三是數據可溯源性強，設備的所有測量數據均附帶時間戳、測量參數、設備編號等溯源信息，數據存儲不可篡改，完全符合政府采購項目的數據留痕、審計溯源要求；第四是適用項目范圍廣，可適配生態環境部門的區域電磁環境普查項目、教育部門的學校周邊電磁環境安全檢測項目、衛生部門的醫療機構周邊電磁環境評估項目、軌道交通管理部門的沿線電磁環境驗收項目等多個品類的政府采購需求，可滿足不同政務部門的差異化檢測要求。

E7X系列高頻電磁場強度分析儀相比同類產品在電力行業具備突出的應用優勢，可滿足電力行業多場景的差異化檢測需求。首先是標準適配性強，設備嚴格按照DL/T 988-2018《高壓交流架空送電線路、變電站工頻電場和磁場測量方法》的要求研發，內置電力行業專屬的測量算法，可自動區分輸變電設施產生的工頻電磁分量和周邊通信基站、廣播信號等外來高頻電磁分量，無需測量人員人工二次篩選數據，大幅提升測量效率，降低數據處理的人工成本；其次是環境適應性強，設備的測量動態范圍可達-110dBm~+20dBm，可在1000kV特高壓變電站、換流站的強電磁環境下穩定運行，不會出現數據飽和、精度漂移的問題，設備本身具備IP65防護等級，抗電磁干擾能力達到4級，可適應戶外雨雪、高溫、強風等各類惡劣工況，適合輸變電線路沿線的戶外巡檢場景；第三是測量模式適配性強，設備支持72小時以上的連續高精度測量，可直接滿足輸變電工程竣工環保驗收的連續測量要求，無需額外配備數據存儲設備；第四是系統對接便捷，設備支持電力行業通用的IEC 61850通信協議，可直接接入電網公司的環境監測平臺、運維管理平臺，無需額外進行接口開發，可大幅降低項

E7X系列高頻電磁場強度分析儀的測量精度處于行業領先水平，可滿足各類高要求檢測場景的需求。該設備的整體測量精度可達±0.5dB，頻率分辨率為1Hz，幅度分辨率為0.1dB，測量誤差遠低于行業普遍的±1dB的要求。在核工業場景中，其寬動態范圍可捕捉到-110dBm的極弱電磁信號，可精準識別核設施周邊的微弱電磁泄漏，滿足核工業相關檢測的高精度要求；在特高壓變電站場景中，設備可在強電磁環境下保持測量精度穩定，不會出現數據飽和、精度漂移的問題，可滿足1000kV特高壓輸變電工程竣工環保驗收的72小時連續高精度測量要求；在敏感點電磁環境監測場景中，高精度測量可準確判定居民區、學校、醫院等敏感點的電磁環境是否符合GB 8702的限值要求，避免因?yàn)闇y(cè)量精度不足導致的誤判問題；在電磁干擾排查場景中，1Hz的頻率分辨率可精準區分不同來源的電磁信號，快速定位干擾源的頻段和位置，縮短故障排查時間；在5G基站檢測場景中，設備可精準分離不同運營商、不同頻段的基站電磁信號，準確測量每個基站的實際電磁輻射水平，滿足通信行業的檢測要求。

工業企業使用E7X系列高頻電磁場強度分析儀可解決多類實際生產、運營中的痛點問題，有效提升運營效率、降低合規風險。首先是電磁合規自查需求，針對配備高頻焊接設備、射頻加熱設備、大功率通信設備的制造企業，可定期開展設備電磁泄漏檢測，及時識別超出限值的泄漏點，避免員工長期暴露在超標電磁環境下的健康風險，也可提前完成合規整改，避免監管部門抽查時的合規處罰；其次是電磁干擾排查需求，針對配備工業工控系統、傳感監測網絡、自動化生產線的企業，可快速定位干擾生產系統正常運行的電磁干擾源，縮短故障排查時間，減少生產線停機帶來的經濟損失，提升整體生產效率；第三是項目前期評估需求，針對需要新建通信基站、大功率用電設施的企業，可提前開展場地電磁環境摸底檢測，提前識別電磁環境風險，避免項目建成后環評不通過帶來的經濟損失，也可減少第三方檢測機構的委托成本，提升整體投入產出比；此外該設備還可用于企業自研產品的電磁兼容性預檢測，提前識別產品的電磁泄漏問題，減少正式送檢時的不合格概率，降低產品研發成本。

E7X系列高頻電磁場強度分析儀采用行業領先的超外差接收技術架構，測量準確性、穩定性均處于行業前列。其技術原理為：首先通過內置的高增益全向電場探頭和磁場探頭采集空間中的電磁場模擬信號，探頭采用非導電材質外殼，不會對被測電磁場產生擾動，保障信號采集的準確性；采集到的模擬信號經過前置低噪聲放大模塊進行放大處理，可有效提升極弱信號的識別能力，再經過可調濾波模塊過濾掉無關頻段的干擾信號，得到目標頻段的純凈模擬信號；之后通過高速模數轉換模塊將模擬信號轉換為數字信號，送入內置的數字信號處理單元進行分析處理，處理單元內置FFT頻譜分析算法、場強計算算法、干擾源定位算法等多種專業算法，可快速計算出目標頻段的電場強度、磁場強度、功率密度等核心參數，也可通過頻域比對識別出電磁干擾源的具體頻段和位置；設備同時支持時域連續監測和頻域掃頻測量?jī)煞N模式，時域模式下可連續記錄指定頻段的場強變化情況，適合長期環境監測場景，頻域模式下掃頻速度最高可達10GHz/s，可快速捕捉瞬時出現的脈沖電磁信號，適合間歇性電磁干擾排查場景，可適配不同檢測需求。

E7X系列高頻電磁場強度分析儀的應用場景覆蓋多個重點行業，適配不同場景的差異化檢測需求。第一是電力行業，可用于特高壓變電站、換流站、高壓輸電線周邊的電磁輻射檢測，輸變電工程竣工環保驗收的電磁環境測量，以及電力工控系統的電磁干擾排查；第二是核工業領域，可用于核設施周邊的本底電磁環境監測、核設施運行期間的電磁泄漏檢測，符合核工業相關檢測標準要求；第三是水務行業，可用于智慧水務工控系統、水質監測傳感網絡的電磁兼容性檢測，排查電磁干擾對水務監測數據準確性的影響；第四是環保行業，可用于區域電磁環境例行普查、居民區/學校/醫院等敏感點的電磁環境質量評估、通信基站建設前的環評摸底檢測；第五是軌道交通行業，可用于地鐵、高鐵沿線的電磁環境測量，信號系統周邊的電磁干擾排查，車輛段的電磁環境合規檢測；此外還可用于通信行業的基站電磁輻射檢測、制造業的高頻生產設備電磁泄漏自查、科研機構的電磁相關實驗測量等場景，可滿足不同行業用戶的多樣化檢測需求。
