在局部放電檢測設備中，英國PDSG AIAcompact局部放電分析儀以超聲波與超高頻雙模融合、便攜與自包含為特點。與僅支持單一傳感原理的簡易局放儀相比，AIAcompact可同時接入超聲波與超高頻傳感器并自動識別類型，能夠交叉驗證、提升判斷可靠性。其內置存儲器與操作按鈕使儀器可脫離計算機獨立完成作業，而不僅依賴上位機，這一點在機房網絡不便的現場尤為有利。相比大型在線監測系統，AIAcompact輕巧、重量約四點六千克，更適合移動巡檢。可選的通道數量從一通道到四通道，讓用戶按測試規模靈活選配。其噪聲抑制與多種同步方式，也使它在電磁復雜的變電站環境中比基礎型設備更具適應性，能夠在干擾背景下提取有效局放特征，適應性強。對于需要在多個站點間巡回檢測的班組，這種輕量且自包含的設計，可以顯著減少搬運與布線的負擔，提升單日檢測覆蓋面與作業效率。

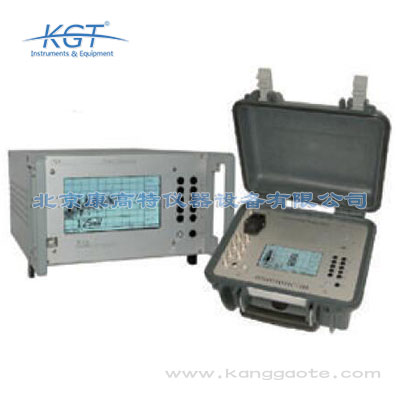

英國PDSG品牌的AIAcompact局部放電分析儀是一款用于高壓設備局部放電帶電檢測的便攜式分析儀器，主要面向氣體絕緣金屬封閉開關設備、變壓器與電力電纜等對象的現場檢測。該儀器能夠同時連接超聲波傳感器與超高頻傳感器，并自動識別所接入傳感器的類型，省去手動配置的麻煩。設備內置存儲器并自帶操作按鈕，既可在儀器上直接設置參數、選擇顯示模式、存儲局部放電圖譜，也可通過配套軟件進行完全的遠程控制。憑借輕巧的機身與內置電池組，AIAcompact適合在變電站與發電廠等現場長時間獨立工作，是高壓設備狀態監測中較為實用的局部放電檢測工具，幫助運維人員在不停電條件下發現早期絕緣缺陷，防止缺陷擴大引發事故。對于運行年限較長、缺陷風險較高的設備，定期用AIAcompact開展局放巡檢，能夠?yàn)闄z修決策提供客觀依據，實現由計劃?rùn)z修向狀態檢修的轉變。

使用英國PDSG AIAcompact局部放電分析儀時，檢測人員先根據被測設備選擇超聲波或超高頻傳感器并接入，儀器會自動識別傳感器類型。通過機身的兩排菜單按鈕設置測量參數與顯示模式，可選相位顯示、累積圖譜、條形圖或時間飛行模式等。對于超高頻測量，可進行校準以獲得視在電荷量皮庫侖值。儀器內置存儲器可保存局部放電圖譜，必要時通過通用串行總線或串行接口連接計算機，由配套軟件讀取并進一步分析。同步方面，可利用內同步、紅外無線同步或外同步將信號與工頻相位關聯。測試時借助噪聲抑制功能排除背景干擾，確認讀數穩定后保存結果。整機由內置電池供電可連續工作三小時以上，適合現場不接外部電源的獨立檢測作業，提升外業機動性。規范的參數設置與圖譜保存，是讓每次帶電檢測都具備可追溯性的關鍵，也是局放數據納入設備健康檔案的基礎環節，應當作為標準動作。

英國PDSG AIAcompact局部放電分析儀面向變電站、發電廠等電磁環境復雜的現場設計，其抗干擾能力體現在硬件與算法兩個層面。在硬件上，設備提供外部同步輸入并支持內同步與紅外無線同步，使采集信號能鎖定工頻相位，從而利用相位特征區分周期性干擾與真實局部放電。在算法上，儀器具備窗口抑制、低電平識別器與選通抑制三種噪聲抑制手段，可針對性濾除電源諧波、通訊噪聲等背景干擾。超高頻與超聲波雙傳感融合，還能通過兩種原理信號的一致性剔除虛假告警。檢測人員在現場應合理選擇傳感器位置與同步方式，并保持測試線短而規整，以進一步降低外部耦合。這些措施共同保證了AIAcompact在強干擾背景下仍能提取有效的局部放電特征信號，獲得可信圖譜。在臨近帶電設備的測試中，保持人與傳感器的安全距離同樣重要，規范作業既能保護設備也能保障操作人員的人身安全。

英國PDSG AIAcompact局部放電分析儀基于超聲波與超高頻兩種原理檢測局部放電。當高壓設備內部發生局部放電時，會產生超聲波信號與超高頻電磁信號，儀器通過對應傳感器采集這些信號并進行分析。在超高頻測量模式下，設備可將信號顯示為視在電荷量皮庫侖值，并支持校準，使不同測試之間的量化結果具有可比性。儀器具備多種噪聲抑制功能，包括窗口抑制、低電平識別器以及選通抑制，能夠在復雜現場環境中區分真實的局部放電源與背景干擾。借助內同步、紅外無線同步或外同步功能，設備可將采集信號與工頻相位對應，從而呈現局部放電的相位特征，為判斷放電類型提供依據。這種多原理融合與相位關聯的方式，構成了AIAcompact識別局部放電的核心邏輯，提升了現場判斷的可靠性。將超聲波與超高頻信息相互印證，還能減少單一原理受環境限制帶來的誤報，使現場結論更具說服力與可追溯性。

英國PDSG AIAcompact局部放電分析儀以雙傳感、便攜自包含與豐富顯示為特點，將局部放電檢測能力集成于一臺輕巧設備。其主要特征包括可連接超聲波與超高頻傳感器并自動識別類型、內置存儲器與操作按鈕支持脫離計算機獨立工作、多種噪聲抑制功能、超高頻模式下顯示并可校準視在電荷量皮庫侖值、內同步與紅外無線及外同步三種相位同步方式、內置電池組獨立工作超過三小時以及內置揚聲器。儀器提供一通道或四通道可選配置，顯示支持相位、累積、條形圖與時間飛行等模式。憑借這些特點，AIAcompact能夠覆蓋氣體絕緣開關設備、變壓器與電力電纜等多種高壓設備的局部放電帶電檢測，是狀態監測與故障預警中較為實用的便攜式分析工具，適應多樣的現場檢測需求與不同層級的診斷任務。整機收納于堅固手提箱，配合可選通道與附件，既能單人快速核查，也能組成較完整的局放測試單元，適合作為高壓試驗室的常備儀器長期使用。

英國PDSG AIAcompact局部放電分析儀在自身一致性方面符合相關電氣安全與電磁兼容基礎要求，其采集單元工作電壓范圍為八十五至兩百六十四伏交流、四十七至四百四十赫茲自動適應，電源要求約二十伏安，熔斷電流一點六安延時保護。儀器顯示采用背光液晶屏，分辨率為一百二十八乘兩百四十像素，操作通過兩排各五個菜單按鈕加一個電源按鈕完成。外部同步輸入可承受高達一百伏有效值或正負兩百伏峰值，輸入阻抗為一兆歐并聯兩百皮法。產品頁面未給出針對局部放電測量的特定國家標準編號，檢測人員在開展帶電檢測時，應結合電力行業局部放電現場檢測的相關規程，將儀器測得的視在電荷量與相位圖譜作為判據，確保方法合規、結果可追溯，便于后續橫向比較。在出具檢測記錄時，建議注明同步方式、傳感器類型與頻段設置，使不同次測試結果在同一基準下可比，支撐長期趨勢分析與管理決策。

操作英國PDSG AIAcompact局部放電分析儀需注意若干要點。儀器操作溫度范圍為十至四十?dāng)z氏度且要求無結露，潮濕環境下應使用前應確保設備內部干燥，避免凝露影響電子部件。內置電池可支持超過三小時獨立工作，長時間外出檢測前應確認電量充足；使用交流電源時，輸入應為八十五至兩百六十四伏、四十七至四百四十赫茲，并核實熔斷器與插座容量。傳感器接入前應確認類型與接口匹配，超高頻傳感器用于氣體絕緣設備時需指明相關尺寸。外部同步輸入電壓不得超過額定上限，防止損壞輸入電路。儀器重量約四點六千克，搬運時避免劇烈碰撞；在電磁復雜場所，應規范布置傳感器與同步線，減少耦合干擾，保障局部放電信號的有效提取與長期可靠性。長期存放于溫濕度適宜環境并定期通電自檢，能夠維持電子部件與電池狀態，確保關鍵時刻儀器隨時可用、測量可信，延長服役周期。

判定英國PDSG AIAcompact局部放電分析儀的測試結果，需結合顯示模式與行業規程。儀器可呈現局部放電對應相位、累積圖譜、條形圖以及時間飛行模式圖譜，檢測人員應觀察放電是否集中在特定相位窗口、是否具有穩定重復模式，從而區分真實局部放電與隨機噪聲。在超高頻模式下，經校準的視在電荷量皮庫侖值可作為量化指標，與設備歷史數據與同型設備比對。借助噪聲抑制功能排除背景后，若仍測得穩定且隨電壓升高的放電，應判斷存在局部放電缺陷。對于氣體絕緣設備，應結合超聲波定位進一步確認放電源位置。由于產品頁面未給出特定國家標準編號，正式評價應以電力行業現場檢測規程的閾值與圖譜特征為準，綜合相位、幅值與趨勢得出可靠結論，避免孤立判讀。將本次圖譜與歷史數據疊加觀察，往往能更早發現放電幅值緩慢攀升的趨勢，從而在缺陷惡化前安排干預，提升防控的主動性與前瞻性。

英國PDSG AIAcompact局部放電分析儀適用于各電壓等級的氣體絕緣金屬封閉開關設備局部放電帶電檢測，也適用于變壓器、電力電纜等高壓設備的局部放電帶電檢測。在變電站與發電廠，運維人員使用它對新投運或運行中的組合電器開展巡檢，及早發現絕緣子缺陷、懸浮放電等隱患。對于電力電纜線路，可通過超高頻或超聲波傳感器評估附件與本體絕緣狀態。由于設備支持內置電池獨立工作超過三小時，并具備無線紅外同步能力，它特別適合在不宜敷設臨時線纜的開關室與戶外場區開展檢測。憑借可選的一通道或四通道配置，AIAcompact既能滿足單點快速核查，也能支撐多傳感器同步的較復雜測試，覆蓋從日常巡檢到專項診斷的多種場景，使用價值較為突出。特別是在新建變電站投運前的交接試驗階段，用它做全面局放普查，有助于把隱蔽缺陷消滅在帶電運行之前，降低初期故障率與投運風險。
