預定義的測試計劃
?同步多達四個CBA 2000的可能性
意大利ISA CBA 3000斷路器分析儀主要應用：

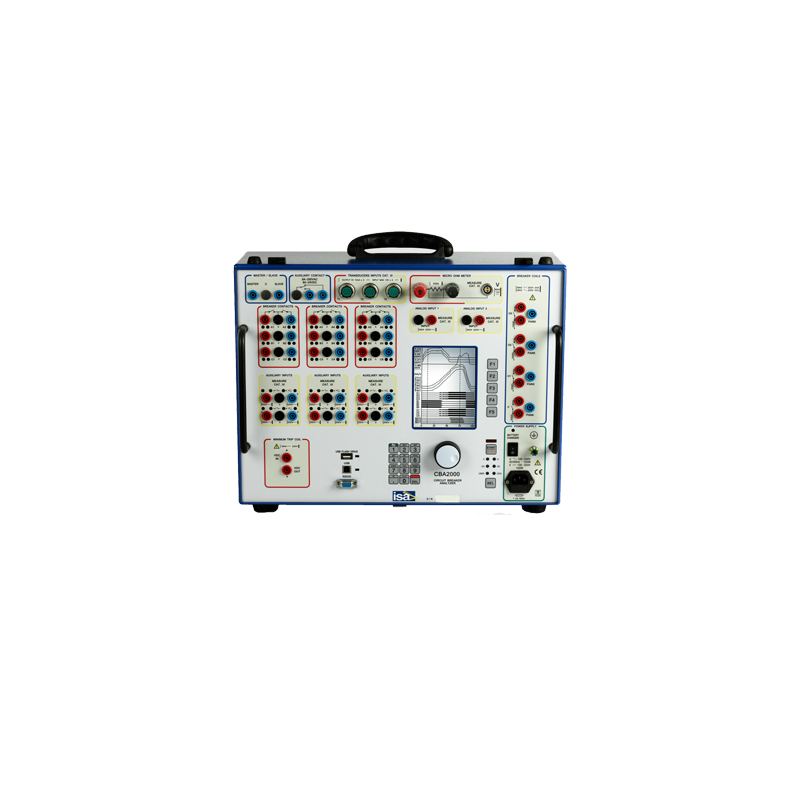

CBA2000是一套獨特的測試設備，可以對所有斷路器意大利ISA CBA 2000斷路器診斷系統技術參數
| 參數類別 | 參數項 | 參數值 |
|---|---|---|
| 線圈驅動控制模塊 | 輸出回路 | 標配2路（1組分閘線圈+1組合閘線圈）；可選配4路（3組分閘線圈+1組合閘線圈） |
| 驅動類型 | 電子驅動，時序控制精度優異 | |
| 驅動輸出規格 | 最大直流300V，最大直流30A | |
| 動作時序精度 | 延遲時間的0.025% ±50微秒 | |
| 線圈電流采集 | 每通道獨立采集，專用通道實時顯示電流波形 | |
| 線圈電流量程 | 2.5A、10A、25A滿量程，用戶可切換 | |
| 4線圈擴展功能 | 支持單/多相獨立分閘控制 | |
| 線圈電流測量精度 | 讀數的0.5% ±所選量程的0.1% | |
| 電氣隔離 | 各路輸出電氣隔離 | |
| 主觸頭輸入通道 | 觸頭輸入數量 | 標配6路主觸頭+6路電阻觸頭（每相2個斷口），分為3組，每組2通道；可選配12路或18路，分為3組，每組4/6路主觸頭+電阻觸頭 |
| 電阻觸頭測量量程 | 20Ω~10kΩ | |
| 觸頭測試電壓/電流 | 觸頭測試電壓：24V；主觸頭測試電流：50mA | |
| 電氣隔離 | 各組輸入通道相互電氣隔離 | |
| 事件輔助輸入通道 | 輔助事件輸入 | 標配4路，分為2組，每組2通道 |
| 可選擴展 | 8路或12路，分為4組/6組，每組2通道 | |
| 適配觸頭類型 | 無源干接點、有源濕接點；輸入電壓24V/20~300V可選 | |
| 測試電流 | 2mA | |
| 采樣速率 | 采樣速率檔位 | 20kHz、10kHz、5kHz、2kHz、1kHz、500Hz、200Hz、100Hz、50Hz、20Hz，用戶自定義切換 |
| 時序測量精度 | 20kHz采樣模式 | 讀數的0.025% ±50微秒 |
| 最大記錄時長 | 記錄時長 | 1000秒 |
| 模擬量輸入通道 | 模擬輸入通道 | 標配8路（可選10路） |
| 專用通道分配 | 2路（可選4路）用于分、合閘線圈電流采集；1路用于動/靜態回路電阻測量；3路用于行程傳感器或模擬信號采集 | |
| 通用模擬輸入 | 2路，量程±5V、±50V、±500V可切換 | |
| 電氣隔離 | 全部模擬輸入通道與整機其他電路電氣隔離 | |
| 采集分辨率 | 16位 | |
| 可編程動作時序 | 標準分合閘時序 | 分閘(O)、合閘(C)、分-合(O-C)、合-分(C-O)、分-合-分(O-C-O) |
| 微歐計模塊（選配） | 功能 | 靜態/動態電阻測量 |
| 直流測試電流 | 200A、100A、25A三檔可選 | |
| 回路電阻量程 | 200μΩ、1.000mΩ、10.00mΩ、100.0mΩ，可切換 | |
| 測量分辨率/精度 | 分辨率：1μΩ；100mΩ量程測量精度：讀數±1% ±量程0.2% | |
| 最低脫扣電壓測試（選配） | 功能 | 檢測脫扣線圈最低動作電壓閾值、線圈壓降特性 |
| 規格可選 | 250V/4A、70V/10A | |
| 電壓調節范圍 | 最高可達額定直流電壓的50% | |
| 數字行程傳感器接口 | 功能 | 搭配數字傳感器完成斷路器觸頭運動特性分析 |
| 傳感器輸入數量 | 最多3路數字傳感器輸入 | |
| 接口類型 | RS422，適配單端正交增量編碼器 | |
| 最大輸入頻率 | 50kHz | |
| 供電與接線 | 設備本機提供5V/12V；也可外接最高24V電源；面板配備3組多芯專用接口 | |
| 帶電首次分閘試驗（選配） | 功能 | 斷路器帶電運行狀態下，同步記錄分/合閘時間、線圈電流、直流輔助電壓 |
| 配套電流鉗 | 3組交流電流鉗采集斷路器分閘二次電流，可在波形上讀取電流時序；也可搭配直流電流鉗記錄分閘電流曲線 | |
| 檢測意義 | 斷路器長期合閘靜置后觸頭機械摩擦阻力增大，首次分閘動作時間變慢；常規離線測試會預先分合消除初次摩擦偏差，無法反映真實運行工況 | |
| 設備操作控制 | 本地操作 | 通過顯示屏、按鍵、功能旋鈕完成菜單操作，無需電腦控制 |
| 界面語言 | 英文、西班牙語、法語、意大利語、土耳其語 | |
| 顯示屏 | 類型 | 高亮度陽光下可視大尺寸圖形屏 |
| 可視區域 | 122×92mm | |
| 顯示功能 | 試驗結果支持波形、表格雙模式顯示；自帶縮放、光標測量功能，可直接分析數據 | |
| 電腦通訊接口 | 接口類型 | USB、RS232串口 |
| U盤存儲接口 | 功能 | 兼容USB2.0標準U盤，可導出試驗數據、設備參數設置 |
| 內置存儲容量 | 存儲容量 | 256MB，可存儲500組完整試驗數據 |
| 供電方式 | 市電供電（交流） | 85~265V，50/60Hz |
| 市電供電（直流） | 100~350V | |
| 內置電池 | 鎳氫充電電池 | |
| 機箱、重量與尺寸 | 機箱材質 | 鋁合金箱體，翻蓋可拆卸蓋板，一體式手提把手 |
| 重量 | 基礎款13kg；加裝微歐計模塊15kg | |
| 外形尺寸 | 寬490mm × 深370mm × 高240mm | |
| 執行標準 | 認證 | CE認證（符合歐盟電磁兼容、低壓儀器相關指令） |
| 電磁兼容 | 指令2004/108/EC，執行標準 EN 61326:2006 | |
| 低壓設備 | 指令2006/95/EC，I類儀器、污染等級2、安裝類別II，執行標準 CEI EN 61010-1 | |
| 輸入輸出防護等級 | IP2X（CEI EN 60529） | |
| 工作/存儲溫度 | 工作環境溫度：-10℃ ~ +55℃；存儲溫度：-20℃ ~ +70℃ | |
| 相對濕度 | 5%~95%，無凝露 |
