芬蘭VAISALA DMT143/DMT143L露點變送器搭載 DRYCAP 自動校準傳感，量程 - 70~+60℃露點，精度 ±2℃，IP66 不銹鋼機身耐壓 50bar，支持模擬量與 Modbus RTU 數字輸出，LED 露點報警，體積小巧適配干燥機、各類 OEM 設備配套壓縮氣體濕度監測。

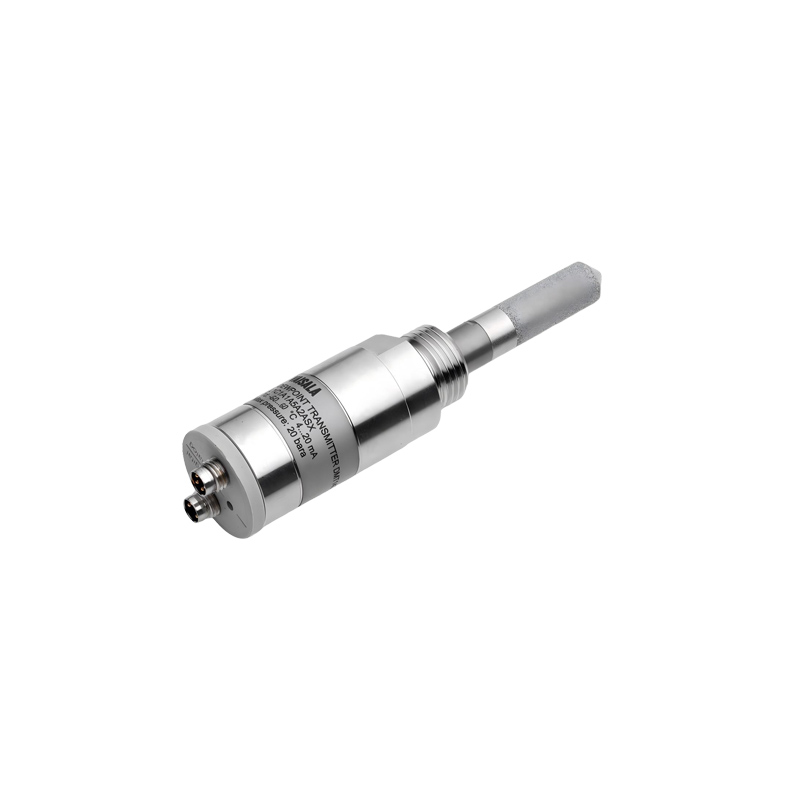

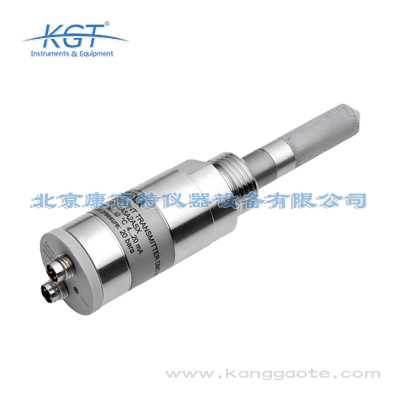

芬蘭VAISALA DMT143/DMT143L露點變送器產品簡介
DMT143 是小型化露點測量儀表，可直接安裝至*高工作壓力 50 bar 的工況系統內，依托維薩拉 DRYCAP® 技術實現穩定可靠的測量性能。
傳感器耐濕性能優異，即便設備故障、開機階段管道出現冷凝、有水濺淋的工況下，變送器仍可穩定工作；同時傳感器可耐受粉塵污染、油蒸氣及多數化學介質干擾，氣體流速波動對測量結果無明顯影響。
產品特點
搭載維薩拉 DRYCAP® 傳感技術，具備優異自動校準功能
露點測量量程：-70 … +60 ℃
測量精度：±2 ℃
具備防冷凝性能
兼容維薩拉 Indigo80 手持式顯示表頭與 Insight 電腦端軟件
支持可溯源校準
提供電壓 (V)、電流 (mA) 兩種模擬量輸出
搭載 RS-485 數字輸出，支持 Modbus® RTU 協議
露點超標時 LED 指示燈報警
響應速度快
應用場景
DMT143 露點變送器依托 DRYCAP 傳感技術，量程寬、抗油污水汽污染，適配*高 50bar 工況，體積小巧便于狹小管道安裝。廣泛用于小型壓縮空氣干燥機、塑料干燥機 OEM 配套，可測量空氣、氮?dú)狻鍤獾雀稍餁怏w水分，支持模擬量與 Modbus 輸出，搭配軟件 / 手持表頭監測，實時露點超標報警，保障干燥工藝穩定。
備件與配套附件
| 配件名稱 | 物料編號 |
|---|---|
| 電腦連接 USB 數據線 1 | 219690 |
| 適配 Indigo80 的 1.5 米 M12-M8 連接線 | 262195SP |
| 回路供電外置顯示屏 | 226476 |
| 帶繼電器回路供電外置顯示屏 | 234759 |
| 設備安裝支架 | ASM216087SP |
| ### 取樣組件 | |
| 基礎取樣單元 | DMT242SC |
| 帶 1/4" 世偉洛克外接頭取樣單元 | DMT242SC2 |
| 帶 1/4" 世偉洛克 VCR 接頭取樣單元 | DSCVCR14 |
| 5/8"-18 UNF 螺紋取樣單元 | DSC74UNF58SP |
| 帶快插接頭與放氣螺釘取樣單元 | DSC74SP |
| 雙壓型取樣單元 | DSC74BSP |
| 冷卻 / 導流螺旋管 | DMCOILSP |
芬蘭VAISALA DMT143/DMT143L露點變送器技術參數
測量性能
| 項目 | 參數 |
|---|---|
| 傳感器型號 | DRYCAP® 180D |
| 傳感器防護 | 不銹鋼燒結過濾器 |
| 校準周期（保障標稱精度，典型值） | 2 年 |
| ### 露點溫度 | |
| 標準測量量程 | -70 … +60 ℃ 露點 / 霜點 (Td/f) |
| 空氣 / 氮?dú)夤r下測量精度 | ±2 ℃ 露點 / 霜點 (Td/f)（詳見附圖曲線） |
| ### 露點響應時間（63% 穩定值 / 90% 穩定值）2 | |
| -70 ℃ → -20 ℃ 露點 / 霜點 | 5 s [15 s]（典型值） |
| -20 ℃ → -70 ℃ 露點 / 霜點 | 45 s [10 min]（典型值） |
| ### 水蒸氣體積分?jǐn)?shù) (ppm) | |
| 標準測量量程 | 10–40 000 ppm |
| 20 ℃、1 bar 標準氣壓下精度 | 1 ppm + 讀數 ×20% |
工作環境參數
| 項目 | 參數 |
|---|---|
| 適用被測氣體 | 空氣、氮?dú)狻錃狻鍤狻⒑狻⒀鯕?12 |
| 工作溫度 3 | -40 … +60 ℃ |
| 耐受相對濕度 | 0–100 %RH |
| 工作氣壓 3 | 0–50 bar（絕對壓力） |
| 取樣氣體流速 | 不影響測量精度 |
| 存儲溫度 | -40 … +60 ℃ |
| 防護等級 | IP66 |
輸入與輸出規格
| 項目 | 參數 |
|---|---|
| 模擬量輸出（量程可自定義） | 4–20 mA（三線制）、0–1 V/5 V、1–5 V |
| 電流輸出分辨率 | 0.002 mA |
| 電壓輸出分辨率 | 0.3 mV |
| 20℃環境下電流輸出精度 | ±0.05 mA |
| 20℃環境下電壓輸出精度 | ±0.01 V |
| 數字輸出型供電電壓 | 12–28 V DC |
| 電壓輸出型供電電壓 | 12–28 V DC |
| 電流輸出型供電電壓 | 18–28 V DC |
| 電流輸出最大負載電阻 | 500 Ω |
| 電壓輸出最小負載電阻 | 10 kΩ |
| 典型溫漂系數 | 0.005 % 滿量程 /℃ |
| 數字輸出接口 | RS-485，非隔離型 |
| 支持通訊協議 | 維薩拉工業專用協議、Modbus RTU |
| 連接器規格 | 4 針 M8 接口（IEC 60947-5-2 標準） |
| 24 V 直流供電下工作電流 | |
| 常規測量模式 | 10 mA + 負載電流（典型值） |
| 自診斷模式 | 220 mA 脈沖電流（典型值） |
機械結構
| 項目 | 參數 |
|---|---|
| 機械安裝螺紋 | ISO 228-1 G1/2"、1/2" NPT、3/4"-16 UNF、5/8"-18 UNF |
| 外殼材質 | AISI316L 不銹鋼 |
| 整機重量 | |
| G 螺紋 / UNF 螺紋版本 | 90 g |
| NPT 螺紋版本 | 100 g |
芬蘭VAISALA DMT143/DMT143L露點變送器搭載維薩拉自主研發的DRYCAP?自動校準傳感技術，該技術的核心優勢在于可實現自動校準，無需用戶頻繁手動校準即可長期保持穩定的測量性能，測量精度穩定維持在±2℃，測量量程覆蓋-70℃~+60℃。基于該技術，這款露點儀防冷凝性能優異，可耐受冷凝水濺淋、粉塵污染、油蒸氣及多數化學介質干擾，同時氣體流速波動對測量結果無明顯影響，抗干擾能力強，能夠在復雜的工業工況下保持可靠的測量表現，大幅提升了設備的環境適配性。
芬蘭VAISALA DMT143/DMT143L露點變送器的體積十分小巧，非常適合狹小空間場景的安裝使用，可直接適配狹小管道場景的干燥氣體水分測量需求，針對安裝空間有限的小型壓縮空氣干燥機、塑料干燥機等OEM設備也可快速完成適配安裝。該產品機身采用不銹鋼材質，防護等級達IP66，最高耐受50bar工作壓力，安裝后無需額外預留維護空間即可長期穩定運行，即便在空間十分受限的管道點位、設備內部點位，也能夠保持穩定的測量性能，無需為安裝空間不足的場景做特殊適配改造。
芬蘭VAISALA DMT143/DMT143L露點變送器作為專業的工業級露點儀，可檢測的氣體類型覆蓋空氣、氮?dú)狻鍤獾雀黝惓Ｒ姼稍餁怏w的水分/露點，適用于電網、電廠及其他工業領域的干燥工藝壓縮氣體濕度監測需求。這款產品的傳感模塊經過特殊優化，可耐受多數常見工業化學介質干擾，針對不同的干燥氣體無需額外調整參數即可直接完成測量，可適配小型壓縮空氣干燥機配套、塑料干燥機OEM配套、各類OEM設備的壓縮氣體濕度監測等場景，為不同類型的干燥工藝提供統一的監測解決方案。
芬蘭VAISALA DMT143/DMT143L露點變送器本身搭載DRYCAP?自動校準傳感技術，日常運行過程中可自動完成校準操作，保障測量精度長期穩定在±2℃范圍內。同時該露點儀兼容維薩拉Indigo80手持式顯示表頭與Insight電腦端軟件，支持可溯源校準，用戶可通過配套的設備對變送器進行校準操作，校準流程簡單易操作，無需復雜的專業設備即可完成，能夠滿足電網、電廠等對測量數據可靠性要求較高的場景的溯源需求，確保測量數據的準確性與可信度。
芬蘭VAISALA DMT143/DMT143L露點變送器的數據傳輸能力十分靈活，支持電壓、電流兩種模擬量輸出，同時搭載RS-485接口支持Modbus RTU協議，可適配不同工業控制系統的對接需求，方便用戶將監測數據接入現有工藝管理系統。此外該露點儀還兼容維薩拉Indigo80手持式顯示表頭與Insight電腦端軟件，支持可溯源校準，用戶可通過配套設備快速讀取監測數據、完成設備校準操作，無需額外搭建復雜的適配系統，大幅提升設備使用的便捷性，適配不同規模的工業監測場景需求。
芬蘭VAISALA DMT143/DMT143L露點變送器屬于工業級露點儀產品，核心測量參數表現優異，其露點測量量程覆蓋-70℃~+60℃，測量精度可達±2℃，可滿足絕大多數干燥氣體的露點監測需求。該產品搭載維薩拉DRYCAP?傳感技術，具備自動校準功能，測量性能穩定可靠，同時防冷凝性能優異，可耐受冷凝水濺淋、粉塵污染、油蒸氣及多數化學介質干擾，氣體流速波動對測量結果無明顯影響，抗干擾能力強，能夠在復雜工業工況下保持穩定的測量表現，為干燥工藝的濕度監測提供可靠的數據支撐。
芬蘭VAISALA DMT143/DMT143L露點變送器的環境耐受能力表現優異，機身采用不銹鋼材質打造，防護等級達IP66，可有效阻擋粉塵侵入，同時耐受強噴水濺淋，適配高濕、高粉塵的復雜工業現場環境。該產品最高可耐受50bar的工作壓力，可直接安裝在高壓壓縮氣體管道中完成實時監測，無需額外加裝減壓適配裝置，同時其防冷凝性能優異，可耐受冷凝水濺淋、粉塵污染、油蒸氣及多數化學介質干擾，能夠在各類嚴苛工況下保持穩定的測量性能，無需頻繁維護即可長期穩定運行。
芬蘭VAISALA DMT143/DMT143L露點變送器作為專業的露點儀產品，適配的應用場景十分廣泛，可滿足小型壓縮空氣干燥機配套濕度監測、塑料干燥機OEM配套濕度監測、各類OEM設備的壓縮氣體濕度監測、狹小管道場景的干燥氣體水分測量需求，同時適用于電網、電廠及其他工業領域的干燥工藝壓縮氣體濕度監測，可有效保障干燥工藝運行穩定。該產品體積小巧適配多場景安裝，機身采用不銹鋼材質，防護等級達IP66，最高耐受50bar工作壓力，可檢測空氣、氮?dú)狻鍤獾雀稍餁怏w的水分/露點，滿足不同工況下的監測需求。
芬蘭VAISALA DMT143/DMT143L露點變送器的抗干擾能力十分優異，基于DRYCAP?傳感技術的特性，該產品可耐受冷凝水濺淋、粉塵污染、油蒸氣及多數化學介質干擾，針對工業現場常見的各類污染源都有很強的耐受能力，同時氣體流速波動對測量結果無明顯影響，即便管道內氣體流速出現大幅波動，也能夠保持±2℃的測量精度，數據穩定性強。這款露點儀非常適合工況復雜的工業現場使用，無需額外加裝防護、穩流裝置即可直接投入使用，能夠長期保持可靠的測量表現。
芬蘭VAISALA DMT143/DMT143L露點變送器搭載LED露點超標報警功能，當監測到的氣體露點數值超出設定閾值時，LED指示燈會快速觸發報警提示，響應速度快，可幫助現場人員及時發現工藝異常，避免干燥工藝濕度超標導致的生產質量問題、設備損壞問題，有效保障干燥工藝運行穩定。該報警功能可適配各類壓縮氣體干燥監測場景，無論是小型壓縮空氣干燥機配套，還是塑料干燥機等OEM設備配套，都能夠及時傳遞異常預警信息，為工藝穩定性管控提供直觀的提示支撐。
