芬蘭VAISALA MGP262多氣體探頭搭載 CARBOCAP 紅外傳感,專門監測 0-5% vol 低濃度甲烷與 0-* vol 高濃度二氧化碳,適配沼氣提純尾氣原位檢測,自帶加熱防冷凝,0 區 / 1 區防爆 IP66 不銹鋼機身,支持 Modbus RTU 與三路隔離 4-20mA 輸出,無需采樣預處理,低運維滿足環保排放監測需求。

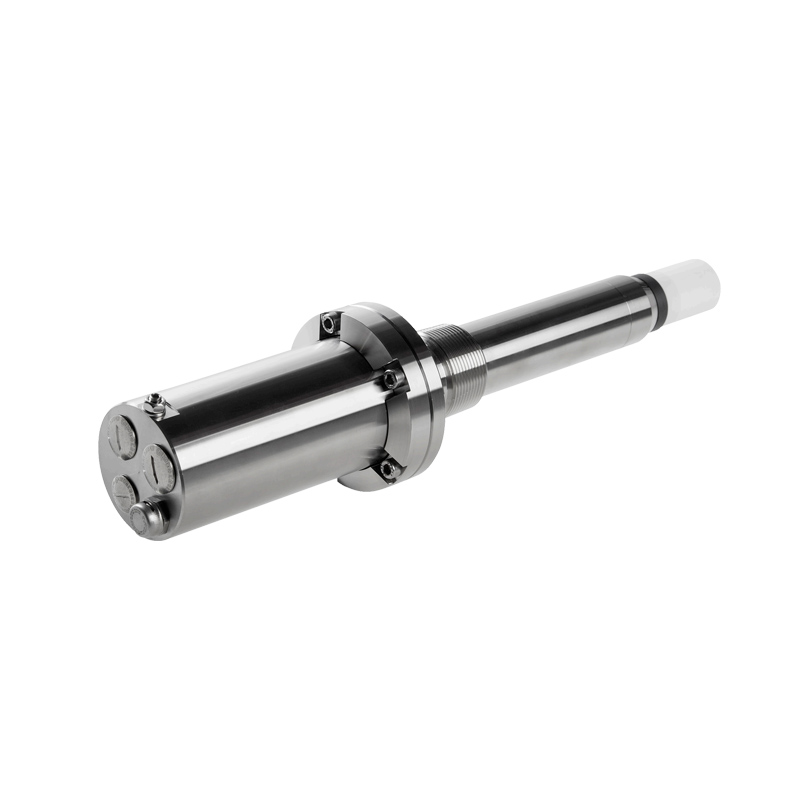

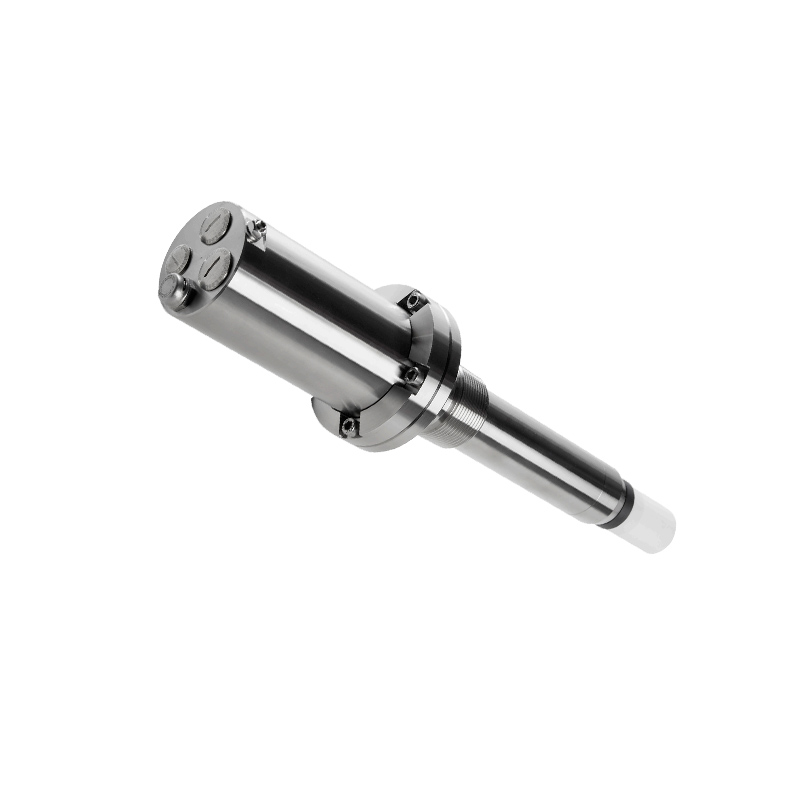

維薩拉 CARBOCAP® MGP262 多氣體探頭隸屬 MGP260 系列,專為嚴苛工況下沼氣提純工藝尾氣原位監測設計。該設備可在高二氧化碳背景氣體環境下,精準穩定檢測低濃度甲烷,用于沼氣提純廢氣組分監測。
產品特點
緊湊型原位式探頭,可同時測量低濃度甲烷(CH?)與高濃度二氧化碳(CO?)
采用紅外 CARBOCAP® 傳感技術,穩定性與重復性優異,無需配套校準標氣
可直接安裝于工藝管道,無需外置采樣預處理系統
通過工業防爆認證,適配 0 區 / 1 區危險防爆區域
探頭自帶加熱功能,消除測量過程水汽冷凝干擾
耐腐蝕不銹鋼整機,防護等級 IP66
探頭標配 RS-485 Modbus RTU 數字通訊,同時支持 3 路隔離 4–20 mA 模擬量輸出
配套維薩拉 Insight 上位機軟件使用
應用場景
維薩拉 MGP262 多氣體探頭適用于沼氣提純工藝尾氣原位監測,可在高 CO?背景下精準檢測低濃度甲烷。設備具備 0/1 區防爆、IP66 防護,耐溫耐腐,無需采樣預處理,安裝便捷。實時監測尾氣甲烷損耗,優化產氣效率,統計溫室氣體排放量,滿足環保合規,也可用于天然氣相關防爆工況長期穩定在線檢測。
選件與配套附件
| 附件名稱 | 物料編碼 |
|---|---|
| RS485/USB 通訊配置電纜 1 | 257295 |
| 流通式氣室適配器 | 258877 |
| 燒結 PTFE 過濾芯(含 O 型密封圈) | DRW249919SP |
| MGP260 系列增安型 Ex e 電纜接頭套件 | 265897 |
| 1.5 英寸 NPT 螺紋測試堵頭 | 257525SP |
測量性能
| 參數項 | 甲烷 CH? | 二氧化碳 CO? |
|---|---|---|
| 傳感技術 | CARBOCAP® | CARBOCAP® |
| 測量單位 | 體積百分比 | 體積百分比 |
| 測量量程 | 0–5 %vol | 0–100 %vol |
| 25℃、1013 hPa 下測量精度 1 2 | 0–2 %vol:±0.1 %vol CH? 2–5 % vol:讀數的 ±5% |
90–100 %vol:±1 %vol 0–90 %vol:±2 %vol |
| 重復性 2 | 1% CH?工況下:<±0.1 % vol | 95 % vol 工況下:±0.4 % vol |
| 典型溫度系數(補償后) | 0–2 %vol:±0.05%CH? 2–5 %vol:±0.2%CH? |
全量程 0–100 % vol:±0.4 % vol |
| 溫度系數(無補償) | 讀數 ±0.7%/℃ | 全量程 0–100 % vol:讀數 ±0.1%/℃ |
| 典型壓力系數(補償后) | 0–2 %vol:±0.05%CH? 2–5 %vol:±0.1%CH? |
全量程 0–100 % vol:±1 % vol CO? |
| 壓力系數(無補償) | 讀數 ±0.2%/hPa | 全量程 0–100 % vol:讀數 ±0.15%/hPa |
| 長期穩定性 | 0–2 % vol:±0.1 % vol CH?/ 年 2–5 % vol:讀數 ±5%/ 年 |
±2 % vol / 年 |
| 初始讀數輸出時間 3 | 30 秒 | 30 秒 |
| 預熱穩定時間? | 2 分鐘? | 2 分鐘? |
| 90% 響應時間(T90)? | 90 秒? | 90 秒? |
| 配流通適配器響應時間 | 氣體流量≥0.5 L/min 時 90 秒?(推薦流量 0.5–1 L/min) | 氣體流量≥0.5 L/min 時 90 秒?(推薦流量 0.5–1 L/min) |
注釋:
不含其他氣體交叉干擾
25℃、1013 hPa 標準工況精度,包含非線性誤差、校準不確定度與重復性誤差;設備已內置溫壓補償
首次輸出有效測量值耗時
達到標稱測量精度所需預熱時長
環境溫度 20℃條件下
標配 PTFE 過濾芯工況
工作環境
| 參數 | 規格 |
|---|---|
| 工作環境溫度 | -40 … +60 ℃ |
| 工作環境濕度 | 0–100 %RH |
| 儲存溫度 | -40 … +60 ℃ |
| 儲存濕度 | 0–90 %RH |
| 工藝介質壓力 | -500 … +500 hPa |
| 工藝介質溫度 | +0 … +60 ℃ |
| 工藝介質流速 | 0–20 m/s |
合規認證
| 項目 | 內容 |
|---|---|
| 電磁兼容 EMC | EN 61326-1 工業級標準 |
| 合規標識 | CE、中國 RoHS、RCM |
| 防爆認證體系 1 | 歐盟 ATEX、國際 IECEx、美加 cMETus、日本 CML、英國 UKEX、韓國 KCs |
| 防爆防爆標識 | Ex II 1/2 (1) G Ex eb mb [ia] IIB T3 Ga/Gb 環境溫度范圍:-40 ℃ ≤ Tamb ≤ +60 ℃ |
| 北美防爆分級 | I 類、2 區、C/D 氣體組別;T3 溫度組別 |
注釋 1:各地區完整防爆分級請查閱產品配套文檔
電氣輸入輸出
| 參數 | 規格 |
|---|---|
| 供電電壓 | 18–30 V DC |
| 整機功耗 | 典型 3 W,最大 6 W |
| 數字通訊輸出 | RS-485 Modbus RTU |
| 模擬輸出 | 3 路隔離 4–20 mA,量程可自定義 |
| 模擬輸出負載 | 最小 0 Ω,最大 500 Ω |
| 模擬輸出精度 | 25℃環境下,全量程 ±0.2 % FS |
| 模擬輸出溫漂系數 | 0.005 %FS/℃ |
| 可選模擬輸入 1 | 1 路 Ex ia 本安型 4–20 mA,用于外接壓力 / 溫度傳感器 |
注釋 1:選配模擬輸入帶電氣隔離,可對外接外部壓力傳感器供電
機械規格
| 參數 | 規格 |
|---|---|
| 整機重量 | 3 千克(6.6 磅) |
| 安裝螺紋 | 1.5 英寸外螺紋 NPT |
| 機械耐壓 | 20 bar(g) |
| 電纜接口 | 1×M16×1.5 2×M20×1.5 |
| 防護等級 | IP66 |
| 材質說明 | 探頭主體:AISI316L 不銹鋼、PPS 塑料 過濾端蓋:燒結 PTFE |
維薩拉MGP262多氣體探頭同時支持數字通訊與模擬量輸出兩類數據輸出方式,可適配多類數據采集場景:模擬量輸出可直接對接各類傳統工業PLC系統、本地監測顯示設備,適配現有工業生產線的本地數據采集需求;數字通訊輸出可對接環保數據上報系統、企業級物聯網監測平臺,滿足數據遠程傳輸、集中管理的需求。該產品還可配套維薩拉Insight上位機軟件使用,設備參數配置流程便捷,可快速完成檢測量程、輸出邏輯等參數的調整,適配不同監測場景的個性化數據采集要求,無需復雜的調試流程。
使用MGP262多氣體探頭開展沼氣提純工藝監測可實現多維度價值:一是可實時監測尾氣中的低濃度甲烷與高濃度二氧化碳含量,精準掌握尾氣甲烷損耗情況,為工藝參數調整提供數據支撐,優化產氣效率;二是采用原位安裝設計,無需外置采樣預處理系統,不會對現有沼氣提純工藝的運行造成干擾,同時運維成本較低;三是檢測數據可直接用于環保排放監測與溫室氣體排放量統計,助力相關生產單位滿足環保合規要求;四是設備適配防爆場景,可在沼氣提純工藝的危險區域內長期穩定運行,無需額外配置防爆防護組件,可快速完成部署投入使用。
維薩拉MGP262復合氣體檢測儀適用行業覆蓋電網、電廠、環保及其他相關工業領域,核心應用場景包含四類:一是沼氣提純工藝尾氣原位監測,可實時監測尾氣甲烷損耗,優化產氣效率;二是環保排放監測,可統計溫室氣體排放量,助力相關單位滿足環保合規要求;三是天然氣相關防爆工況長期穩定在線檢測,適配危險區域的連續監測需求;四是沼氣提純廢氣組分監測,可同時獲取甲烷與二氧化碳兩類核心氣體的濃度數據。該產品針對嚴苛工況設計,可在高濕、高腐蝕、存在爆炸風險的場景下穩定運行。
MGP262多氣體探頭專為嚴苛工況下沼氣提純工藝尾氣原位監測設計,在高濃度二氧化碳背景下檢測低濃度甲烷的表現優異,可實現精準穩定的檢測。該產品搭載的CARBOCAP紅外傳感技術具備極強的背景氣體抗干擾能力,可精準識別甲烷的特征吸收峰,排除高濃度二氧化碳的信號干擾,不會出現傳統紅外檢測設備在高背景氣體環境下的檢測漂移、數值偏差大等問題。同時該產品采用原位檢測設計,無需采樣預處理,避免了采樣過程中低濃度甲烷的損耗、吸附等問題,進一步保障了高二氧化碳背景下低濃度甲烷檢測結果的準確性與實時性。
維薩拉MGP262多氣體探頭采用緊湊型原位式設計,安裝部署時可直接安裝于工藝管道之上,無需配置外置采樣預處理系統,整體部署流程簡便,不會對原有工藝運行造成干擾。該產品的運維成本處于較低水平,一方面無需配套采樣預處理系統,減少了預處理組件的維護工作量;另一方面搭載的CARBOCAP紅外傳感技術無需配套校準標氣,減少了常規校準環節的投入,同時整機采用耐腐蝕不銹鋼材質,防護等級達IP66,自身耐用性較強,可降低工況環境對設備的損耗,進一步減少運維相關的投入。
MGP262多氣體探頭搭載維薩拉專屬CARBOCAP紅外傳感技術,該技術屬于高精度非色散紅外檢測技術范疇,核心優勢體現在三方面:一是檢測穩定性與重復性優異,無需配套校準標氣即可長期維持穩定的檢測精度,減少常規校準環節的工作量;二是抗背景氣體干擾能力強,可在高濃度二氧化碳的氣體環境中,精準識別低濃度甲烷的含量,避免背景氣體導致的檢測誤差;三是適配原位檢測需求,無需對氣體進行預處理即可直接檢測,有效降低了采樣環節帶來的數據偏差風險,保障檢測數據的真實性與實時性。
芬蘭VAISALA MGP262多氣體探頭屬于維薩拉MGP260系列復合氣體檢測儀,核心檢測對象為低濃度甲烷(CH?)與高濃度二氧化碳(CO?),可在高二氧化碳背景氣體環境下實現精準穩定檢測。該產品搭載CARBOCAP紅外傳感技術,專為嚴苛工況下沼氣提純工藝尾氣原位監測設計,無需采樣預處理即可完成檢測,可滿足環保排放監測及各類防爆工況的在線檢測需求。其檢測性能不受高濃度CO?背景干擾,能夠有效避免傳統檢測設備在類似工況下的檢測偏差問題,適配多類工業氣體監測場景的精度要求,無需配套校準標氣即可維持穩定的檢測表現。
維薩拉MGP262復合氣體檢測儀的整機防護性能優異,機身采用耐腐蝕不銹鋼材質打造,防護等級達IP66,可有效阻擋粉塵、水汽侵入設備內部,同時具備較強的抗腐蝕能力,可適配多類嚴苛工況:一是沼氣提純等高濕、存在腐蝕性氣體的工藝監測場景,自帶加熱功能可消除水汽冷凝干擾,避免腐蝕氣體、水汽對設備的損傷;二是0區、1區等危險防爆區域,產品通過工業防爆認證,可在存在易燃易爆氣體的場景下穩定運行;三是戶外排放監測場景,IP66防護等級可抵御各類復雜天氣的影響,無需額外配置防護外殼即可長期戶外運行。
MGP262復合氣體檢測儀通過了工業防爆認證,支持各類防爆工況下的檢測需求,適配0區、1區危險防爆區域的長期穩定在線檢測,可滿足天然氣相關防爆場景、存在易燃易爆氣體的工業工藝場景的監測要求。該產品自帶加熱功能,可消除測量過程中的水汽冷凝干擾,避免高濕環境下水汽對檢測精度以及設備運行穩定性的影響,同時整機采用耐腐蝕不銹鋼材質,防護等級達IP66,可在防爆區域內的高濕、高腐蝕等嚴苛工況下穩定運行,無需額外配置防護組件即可直接安裝使用。
使用芬蘭VAISALA MGP262多氣體探頭開展環保排放監測的優勢主要體現在四方面:一是檢測精度穩定,可在高濃度二氧化碳背景下精準檢測低濃度甲烷含量,保障排放數據的準確性;二是采用原位安裝設計,無需采樣預處理,可實時獲取排放氣體的組分數據,避免采樣環節導致的數據延遲與偏差;三是可同時檢測甲烷與二氧化碳兩類核心溫室氣體,可直接用于統計溫室氣體排放量,助力相關單位滿足環保合規要求;四是設備耐用性強,防護等級達IP66,可在排放監測的戶外、高濕等復雜場景下長期穩定運行,減少數據中斷風險。
