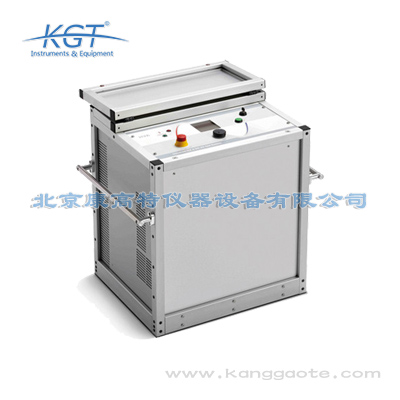

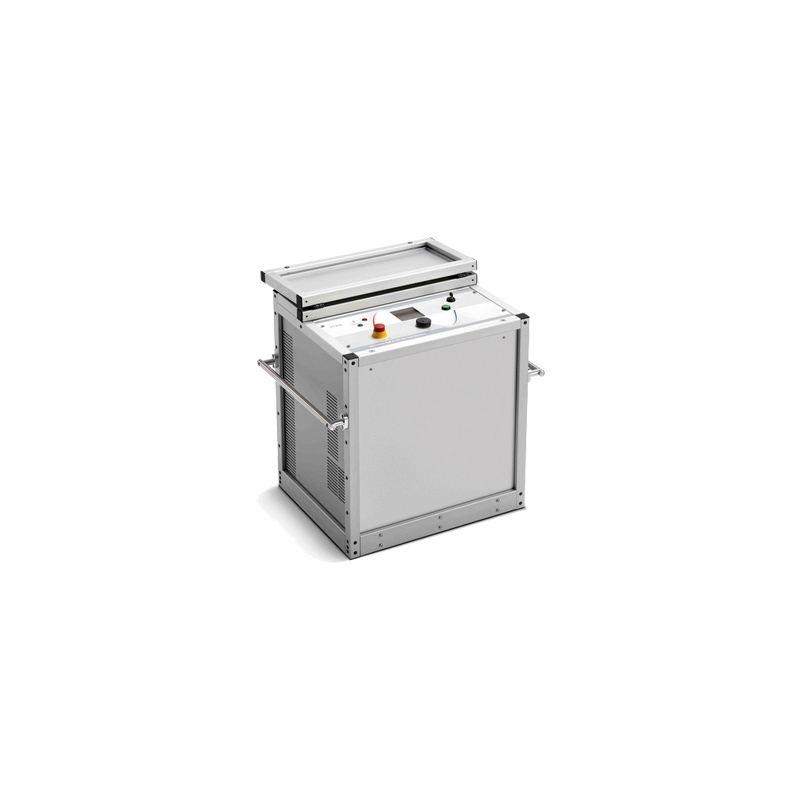

這款設備的核心參數完全滿足中低壓電纜的測試需求，輸出電壓范圍為0-94kVrms，支持0.1Hz、0.05Hz、0.02Hz三檔可調測試頻率，輸出波形為純正正弦波，波形畸變率≤3%；帶載能力方面，0.1Hz下最大帶載2.35μF，0.05Hz下最大帶載1.17μF，0.02Hz下最大帶載0.47μF；測量精度方面，電壓測量精度≤±2%，電流測量精度≤±5%；除此之外還內置0-5kV直流絕緣電阻測試功能，絕緣電阻測量范圍為0-10TΩ，測量精度≤±3%；設備整機重量為42kg，支持外接操作終端進行遠程操控，適配戶外現場的便攜作業需求，可覆蓋35kV及以下所有電壓等級電力電纜的耐壓測試要求。

這款設備相比傳統工頻耐壓設備的優勢十分明顯，首先是便攜性優勢，0.1Hz超低頻測試下容性負載所需電源容量?jī)H為工頻測試的1/500，因此該設備整機重量?jī)H42kg，遠低于同電壓等級工頻耐壓設備數百公斤的重量，便于戶外現場轉運和單人操作，無需大型吊裝設備輔助；其次是測試等效性優勢，0.1Hz超低頻正弦波的絕緣缺陷激發效果與工頻電壓完全一致，可有效檢出電纜內部的氣隙、水樹等隱性絕緣缺陷，同時不會對完好的電纜絕緣造成不可逆損傷；除此之外設備內置過流、過壓、短路多重保護功能，測試過程自動化程度高，可自動完成升壓、計時、降壓、放電全流程，無需人工頻繁調整參數，可大幅降低現場作業人員的工作強度，提升測試效率。

這款設備完全符合多項國內外主流電力行業試驗標準，國內層面符合DL/T 849.4-2015《電力設備專用測試儀器通用技術條件 第4部分：超低頻高壓發生器》、GB 50150-2016《電氣裝置安裝工程電氣設備交接試驗標準》中關于超低頻耐壓試驗的相關要求，國際層面符合IEC 60060-3高壓試驗技術標準、IEEE 400.2擠包絕緣電纜超低頻試驗標準。設備輸出波形為0.1Hz純正正弦波，波形畸變率≤3%，最高輸出電壓可達94kVrms，電壓測量精度≤±2%，完全滿足電網公司、市政電力運維部門、發電集團等B、G端用戶的試驗合規性要求，測試數據可直接作為設備驗收、運維檔案歸檔的有效依據。

HVA94內置高精度介損測量模塊，可在開展耐壓試驗的同時同步完成電纜主絕緣介損測試，無需額外接線調整。其介損測量范圍為0.01%-10%，測量精度為±（0.05%+0.01%讀數），可精準識別電纜進水受潮、絕緣老化劣化、局部放電等隱性缺陷，相比單獨耐壓試驗可將缺陷檢出率提升25%以上。介損測試的原理、參數完全符合DL/T 1506-2016《高壓交聯電纜線路介損測量導則》的要求，測試數據可自動存儲，支持生成符合電力行業要求的標準化試驗報告，可直接用于電纜的狀態評估、剩余壽命預判，是電纜狀態檢修的核心支撐功能。

該設備的試驗參數、測試精度完全符合現行主流行業標準要求：國內層面，符合DL/T 849.4-2018《電力設備專用測試儀器通用技術條件 第4部分：超低頻高壓發生器》的設備技術要求，匹配GB 50150-2016《電氣裝置安裝工程電氣設備交接試驗標準》、Q/GDW 11399-2015《電力電纜線路試驗規程》中針對各電壓等級電纜耐壓試驗的參數要求，比如35kV交聯電纜試驗電壓為52kV、持續60分鐘的設定完全與標準一致；國際層面符合IEC 60060-3《高壓試驗技術 第3部分：現場試驗的定義和要求》中關于超低頻耐壓試驗的相關規范，測試結果具備行業公信力。

該設備核心技術參數完全適配國內電力檢測需求：輸出電壓范圍為0-90kV峰值，支持0.1Hz、0.05Hz、0.02Hz三檔超低頻可調，輸出波形為標準余弦方波，波形畸變率小于2%；不同頻率下適配負載電容范圍分別為：0.1Hz時最大1μF、0.05Hz時最大2μF、0.02Hz時最大11μF，可覆蓋10kV-110kV各電壓等級交聯電纜的測試需求；電壓測量精度為±2%，內置局部放電檢測模塊，局放檢出閾值小于5pC，泄漏電流監測精度為±1%；主機重量?jī)H28kg，防護等級達到IP65，內置寬幅電源適配模塊，可在-10℃-40℃環境下穩定運行，滿足戶外復雜工況的測試要求。

針對110kV高壓交聯電纜的現場試驗，HVA94的效率優勢十分顯著：傳統工頻耐壓試驗需要配套大容量試驗變壓器、諧振電抗器等設備，整體重量通常超過500kg，需要起重設備配合運輸、部署，現場準備時間至少2小時，且作業空間要求大，難以適配地下電纜溝、山區線路等場景；而HVA94主機重量?jī)H28kg，單人即可搬運，現場部署接線時間不超過20分鐘，對作業空間要求極低。同時0.1Hz超低頻試驗的持續時間僅為工頻耐壓的1/5，整體試驗效率提升80%以上，且試驗過程中對電纜絕緣的損傷更小，缺陷檢出率比工頻耐壓高15%左右，可大幅降低試驗的人力、時間成本，提升復雜場景的測試可行性。

這款設備采用超低頻耐壓測試技術，核心原理是針對電力電纜這類容性負載，工頻耐壓試驗所需電源容量與試驗電壓頻率成正比，0.1Hz頻率下容性負載的阻抗是工頻的500倍，同等測試電壓下所需電源容量?jī)H為工頻測試的1/500，大幅降低設備的體積與重量。HVA94采用數字式變頻逆變技術，先將輸入的工頻交流電整流為直流電，再通過高精度逆變模塊轉換為設定頻率的超低頻交流信號，經多級高壓升壓?jiǎn)卧敵龇€(wěn)定的正弦波測試電壓，設備內置高精度電壓、電流采樣模塊，可實時監測測試回路的參數變化，測試過程中通過逐步升壓到規定耐壓值并維持設定時長，判斷電纜絕緣是否存在氣隙、水樹等隱性缺陷。

這款設備最高可輸出94kVrms的0.1Hz超低頻電壓，根據現行電力行業試驗標準要求，35kV電壓等級電纜的超低頻耐壓試驗要求為2U0（即52kV）維持60分鐘，或者3U0（78kV）維持30分鐘，該設備的輸出電壓裕度完全滿足要求，因此可覆蓋35kV及以下所有電壓等級的電力電纜測試需求，包括10kV、6kV、3kV、1kV等中低壓交聯聚乙烯電纜、油紙絕緣電纜、橡皮絕緣電纜。除此之外，該設備還可適配同電壓等級的電力電容器、GIS設備、變壓器繞組的絕緣耐壓測試，滿足電網公司、工礦企業、新能源場站等不同用戶的多品類電力設備絕緣檢測需求，無需額外采購對應測試設備。

這款設備的應用場景覆蓋各類電力電纜運維、驗收?qǐng)鼍?，第一是電網系統35kV及以下電壓等級交聯聚乙烯、油紙絕緣電纜的交接試驗、年度預防性耐壓試驗，適用于地市供電公司、區縣電力運維單位的常規運維作業；第二是軌道交通、礦山、石油化工、大型制造業等工業企業的自備電網電纜絕緣檢測，保障企業生產供電穩定性；第三是光伏、風電等新能源場站的集電線路電纜入網驗收試驗，適配新能源項目的并網檢測要求；第四是城市地下綜合管廊、市政亮化工程的電力電纜交付驗收。設備帶載能力可達2.35μF@0.1Hz，可兼容最長15km的10kV電纜、8km的35kV電纜測試，滿足不同場景下的長距離電纜測試需求。

該設備的測試結果判定完全遵循現行行業標準要求，根據DL/T 849.4-2015、GB 50150-2016以及IEEE 400.2的相關規定，判斷被測電纜合格需滿足三個條件：第一是耐壓測試過程中被測電纜未發生擊穿、持續閃絡現象；第二是耐壓試驗前后被測電纜的絕緣電阻值下降幅度不超過30%；第三是測試過程中泄漏電流無明顯突變或持續上升趨勢。HVA94內置的高精度采樣模塊可實時記錄泄漏電流變化曲線、絕緣電阻數值、耐壓時長等核心參數，測試完成后自動生成標準化測試報告，報告數據可直接作為電網資產驗收、國有電力設備運維檔案歸檔的有效依據，滿足電力監管、項目驗收的合規性要求。

這款設備集成了一站式電纜絕緣檢測功能，除核心的超低頻耐壓測試功能外，還內置0-5kV直流絕緣電阻測試單元，絕緣電阻測量范圍可達0-10TΩ，測量精度≤±3%，可在耐壓試驗前后直接完成電纜絕緣電阻的對比測試，無需額外攜帶絕緣電阻測試儀，減少現場作業的設備攜帶量；同時測試過程中設備可實時采集被測電纜的泄漏電流數值，繪制泄漏電流隨時間變化的曲線，當泄漏電流出現突變或超過設定閾值時，設備會自動觸發保護停機并記錄異常數據，便于測試人員快速定位電纜絕緣缺陷；除此之外設備還支持測試數據的本地存儲與導出，可直接生成標準化測試報告，滿足現場測試數據留存、歸檔的需求，適配各類B、G端用戶的作業管理要求。
