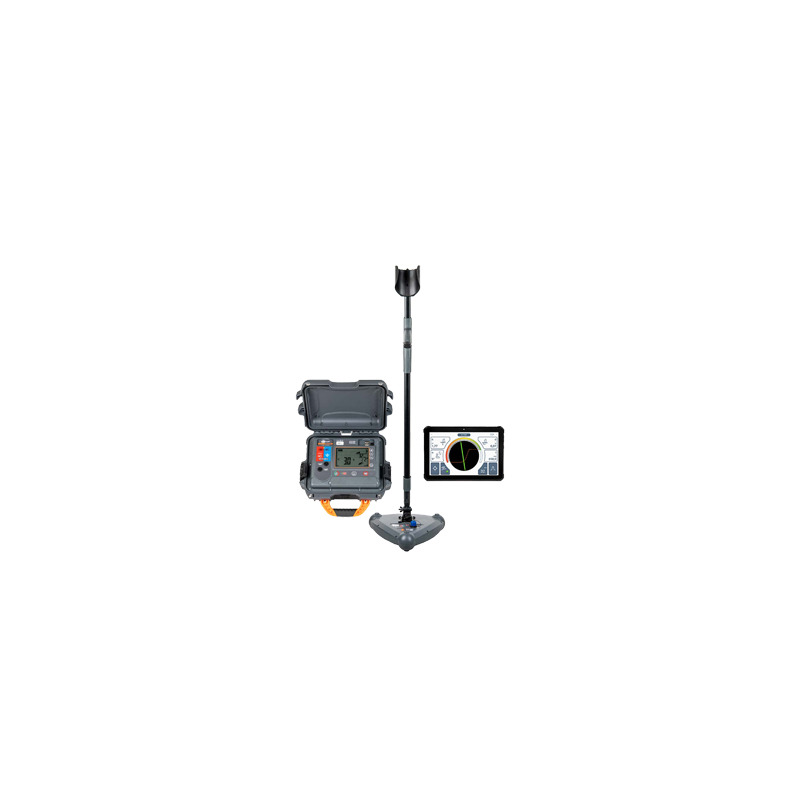

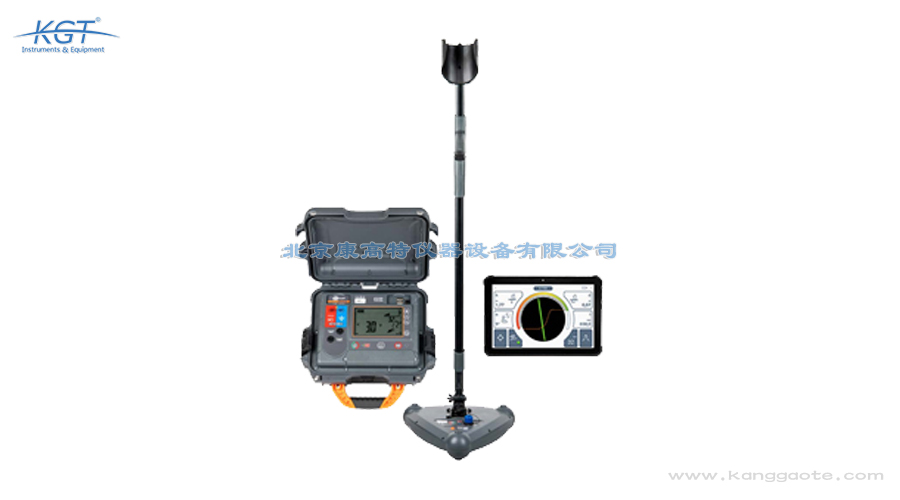

LKZ-2500/LKN-2500/LKD-2500地下管線定位系統產品介紹
LKZ 定位系統由 LKN 發射器和 LKD 探測器組成，可對埋于地下的物體進行定位、識別并追蹤其走向。可探測目標包括：
電源線和電纜、控制電纜、通信電纜
防雷系統地下元件、陰極保護系統
給排水系統
燃油傳輸系統（輸油管道、燃氣管道）
供暖系統及預制保溫管道
LKZ 系列產品為能源、安裝、建筑、鐵路、通信、給排水、供暖、大地測量等多個行業的土方工程提供重要支持。
LKN-2500 發射器向地下目標注入定位信號，沿目標部署的 LKD-2500 探測器追蹤該信號。目標位置信息將顯示在與探測器連接的 Sonel LKZ 移動應用程序上，通過觀察指南針讀數和探測信號強度即可確定目標走向。
系統支持電纜追蹤及通過移動應用記錄路線，相關文件可導出并共享給其他用戶（包括未配備 LKN-2500 / LKD-2500 設備的用戶）。
型號選擇
| 型號 | 包含組件 |
|---|---|
| LKZ-2500 | 發射器、探測器、控制面板、長手柄 |
| LKZ-2500 Start | 發射器、探測器、長手柄 |
| LKZ-2500 Lite | 發射器、探測器、短手柄 |
| LKD-2500 | 探測器、短手柄 |
核心組件特性
LKN-2500 發射器
支持直接 galvanic（ galvanic ）連接或感應連接模式，內置發射天線
兼容發射鉗
堅固外殼設計
防護等級：IP67
LKD-2500 探測器
主動模式：與 LKN-2500 發射器配合使用，支持 8 kHz、32 kHz 頻率（信號模式）
被動模式：支持以下頻率
50 Hz、60 Hz（電力模式）
2...65 kHz（無線電模式）
防護等級：IP65
Sonel LKZ 移動應用
該應用與 Sonel LKD-2500 探測器配套使用，可實現目標追蹤、路線記錄（含航點 GPS 位置及附加讀數），并具備以下功能：
實時定位預覽
測量至特定航點的距離
向其他移動設備導出路線
從移動設備內存讀取路線
預覽所有記錄參數
路線合并
為路線及測量點添加備注
訂購信息
| 配件 | LKZ-2500（WMGBLKZ2500） | LKZ-2500 Start（WMGBLKZ2500START） | LKZ-2500 Lite（WMGBLKZ2500LITE） | LKD-2500（WMGBLKD2500） |
|---|---|---|---|---|
| LKN-2500 發射器（WMGBLKN2500） | 1 臺 | 1 臺 | 1 臺 | - |
| LKD-2500 探測器（WMGBLKD2500） | 1 臺 | 1 臺 | 1 臺 | 1 臺 |
| 控制面板（WAPOZTAB08） | 1 個 | - | - | - |
| 5 米 1 kV 測試線（香蕉插頭）紅 / 藍（WAPRZ005REBB / WAPRZ005BUBB） | 2 根 / 1 根 | 2 根 / 1 根 | 2 根 / 1 根 | - |
| 1 kV 20 A 鱷魚夾紅 / 藍（WAKRORE20K02 / WAKROBU20K02） | 3 個 / 1 個 | 3 個 / 1 個 | 3 個 / 1 個 | - |
| 30 cm 接地探針（WASONG30） | 2 個 | 2 個 | 2 個 | - |
| 電池充電器 Z-7 + 230 V 電源線（WAZASZ7） | 1 套 | 1 套 | 1 套 | - |
| 電池充電器 Z-32（WAZASZ32） | 1 個 | 1 個 | 1 個 | 1 個 |
| L-10 便攜箱（WAFUTL10） | - | - | 1 個 | 1 個 |
| XL-1 便攜箱（WAFUTXL1） | 1 個 | 1 個 | - | - |
| 1 型肩帶（WAPOZSZE7） | 1 條 | 1 條 | - | - |
| 短手柄（WAPOZUCH14） | - | - | 1 個 | 1 個 |
| 長手柄（WAPOZUCH15） | 1 個 | 1 個 | - | - |
| 控制面板支架（WAPOZUCH16） | 1 個 | 1 個 | - | - |
| 檢定證書 | 1 份 | 1 份 | 1 份 | 1 份 |
LKZ-2500/LKN-2500/LKD-2500地下管線定位系統規格
| 技術參數 | 規格 |
|---|---|
| 防護等級 | IP67 |
| 供電方式 | - |
| 充電電池 | 鋰離子電池 7.2 V 9.8 Ah |
| 電池供電工作時間 | 最長 16 小時 |
| 發射功率 | - |
| galvanic（ galvanic ）法 | 最大 3.6 W |
| 感應法 | 最大 84 VA |
| 尺寸 | 318×257×152 mm |
| 重量 | 3.4 kg |
| 工作溫度 | -10…+50°C |
| 存儲溫度 | -20…+60°C |
| 參考溫度 | 23±2°C |
| 技術參數 | 規格 |
|---|---|
| 最大探測深度 | 6 m |
| 深度測量精度 | - |
| 電力模式 | 測量值的 ±10% |
| 無線電模式 | 測量值的 ±10% |
| 信號模式（8 kHz） | 測量值的 ±5% 起 |
| 信號模式（32 kHz） | 測量值的 ±2.5% 起 |
| 防護等級 | IP65 |
| 供電方式 | - |
| 充電電池 | 鋰離子電池 3.6 V 6.7 Ah |
| 電池供電工作時間 | 最長 13 小時 |
| 尺寸 | 290×275×100 mm |
| 重量 | 1.2 kg |
| 工作溫度 | -10…+50°C |
| 存儲溫度 | -20…+60°C |
| 參考溫度 | 23±2°C |
| 相對濕度 | 20...90% |
