波蘭 Sonel MIC-RS2/MIC-RS3 固定式絕緣電阻測試儀，MIC-RS2 輸出 2500V，MIC-RS3 可達 5000V，搭載 RS485 接口支持 Modbus 通訊，嵌入式機柜安裝，適配自動化產線絕緣持續監測，支持絕緣電阻、電容檢測，配備自動放電與帶電防護功能，符合 IEC 61557 標準，可對接 PLC 與 SCADA 系統實現電氣設備預測性維護。

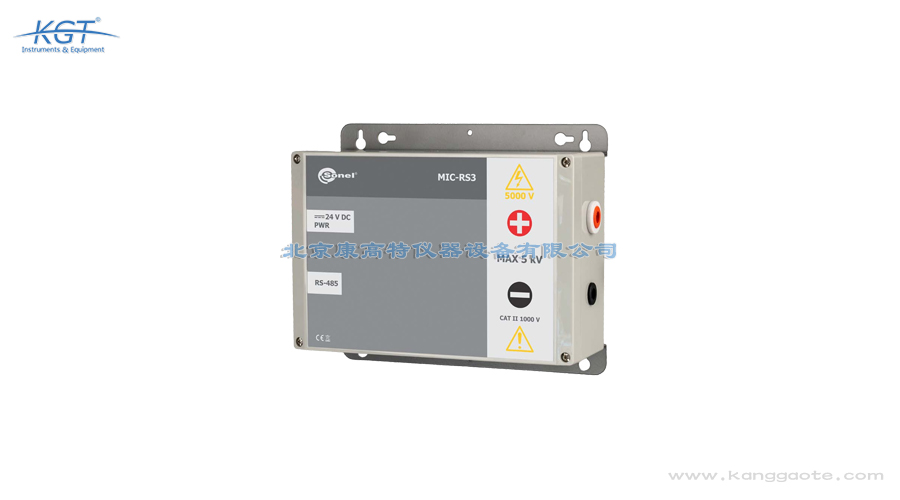

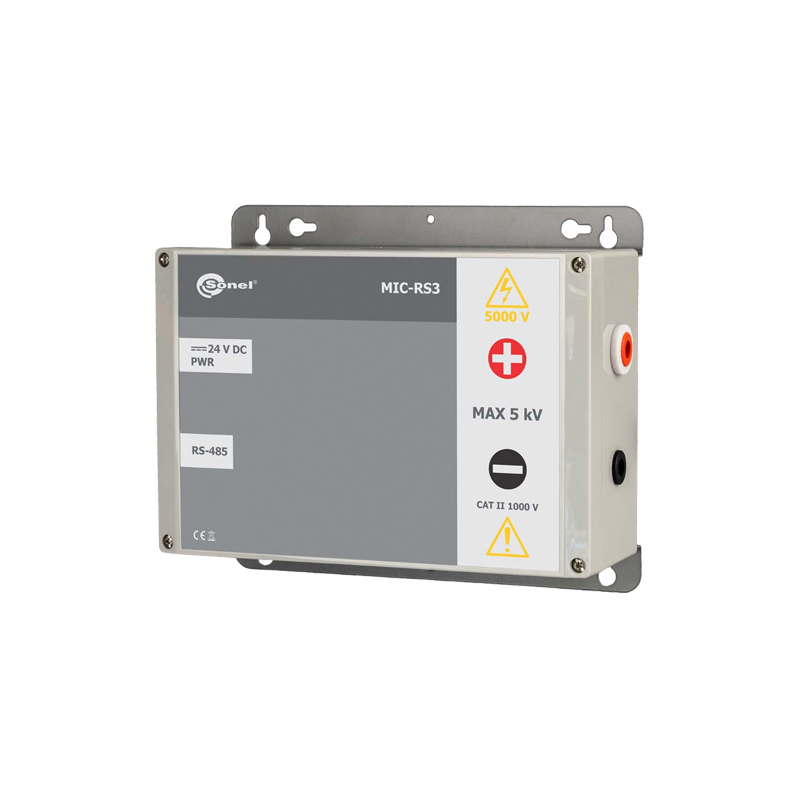

波蘭 Sonel MIC-RS2/MIC-RS3 固定式絕緣電阻測試儀產品簡介
波蘭Sonel MIC-RS2/RS3 為工業固定式絕緣電阻測試儀，適配自動化產線持續絕緣監測，MIC-RS2 *高 2500V、MIC-RS3 *高 5000V 測試電壓，標配 RS485 接口，支持 Modbus 與專屬通訊協議，可對接 PLC、SCADA 系統。具備自動放電、電容測量、帶電防護功能，符合 IEC 安全標準，嵌入式安裝，適配開關柜、質檢工位，助力工業 4.0 預測性維護。
產品特性
整機為嵌入式 / 固定式安裝設計
設備工作模式：從站（Slave），僅執行主站（Master）下發指令，不會主動發起通訊
絕緣測試*高電壓：MIC-RS2 2500V / MIC-RS3 5000V
兩種測量模式：自動連續測量 / 單次手動測量；自動模式可自定義是否同步測量電容
應用場景
本設備面向需要對絕緣電阻進行持續 / 隨機檢測的生產企業與廠區，高度適配自動化產線。
可安裝于配電柜、操作工工位（裝配 / 質檢工作臺）、控制柜、機架機箱內；支持西門子 S7 等開關柜 PLC 控制器聯動控制。
通過配套測試夾連接設備測試端子，即可完成絕緣檢測。
標準配套附件
5kV 耐壓 2 米測試線（紅，香蕉插頭絕緣護套） 型號：WAPRZ002REBW5K
5kV 耐壓 2 米測試線（黑，香蕉插頭絕緣護套） 型號：WAPRZ002BLBW5K
5 米屏蔽 RJ45 網線 型號：WAPRZRJ45005E
24V 直流供電線纜 型號：WAPRZZAS24V
出廠校準證書
波蘭 Sonel MIC-RS2/MIC-RS3 固定式絕緣電阻測試儀技術參數
|
絕緣電阻測量（依據 IEC 61557-2） MIC-RS2：最小絕緣電阻 R?ISOmin?= 額定測試電壓 U?ISOnom?/ 額定測試電流 I?ISOnom? ～ 2500 GΩ（標準測試電流 1.4 mA） MIC-RS3：最小絕緣電阻 R?ISOmin?= 額定測試電壓 U?ISOnom?/ 額定測試電流 I?ISOnom? ～ 5000 GΩ（標準測試電流 1.4 mA） |
||
| 測量量程 | 分辨率 | 測量精度 |
|---|---|---|
| 0.0…999.9 kΩ | 0.1 kΩ | ±(3% 讀數 + 20 個字) |
| 1.000…9.999 MΩ | 0.001 MΩ | ±(3% 讀數 + 20 個字) |
| 10.00…99.99 MΩ | 0.01 MΩ | ±(3% 讀數 + 20 個字) |
| 100.0…999.9 MΩ | 0.1 MΩ | ±(3% 讀數 + 20 個字) |
| 1.000…9.999 GΩ | 0.001 GΩ | ±(3% 讀數 + 20 個字) |
| 10.00…99.99 GΩ | 0.01 GΩ | ±(3% 讀數 + 20 個字) |
| 100.0…999.9 GΩ | 0.1 GΩ | ±(3% 讀數 + 20 個字) |
| MIC-RS2：1.000…2.500 TΩ | 1 GΩ | ±(3% 讀數 + 20 個字) |
| MIC-RS3：1.000…5.000 TΩ | 1 GΩ | ±(4% 讀數 + 50 個字) |
| 不同測試電壓對應的最大絕緣測量量程 | ||
| 測試電壓 U?ISO? | 最大測量量程 | |
| 0...100 V | 50 GΩ | |
| 200 V...400 V | 100 GΩ | |
| 500 V...900 V | 250 GΩ | |
| 1000 V...2400 V | 500 GΩ | |
| 2500 V（MIC-RS2） | 2500 GΩ | |
| 5000 V（MIC-RS3） | 5000 GΩ | |
| 其余通用技術參數 | ||
| 安全標準與工作環境 | ||
| 參數項 | 參數值 | |
| 絕緣等級（EN 61010-1、IEC 61557） | 雙重絕緣 | |
| 測量類別（EN 61010，額定海拔≤2000m） | CAT II 1000 V | |
| 設備供電 | MIC-RS2：隔離外置供電，24/48 V DC（19~50 V DC），0.5 A，12 W | |
| MIC-RS3：隔離外置供電，24/48 V DC（19~50 V DC），0.8 A，19 W | ||
| 整機尺寸 | 241 × 202 × 90 mm | |
| 設備重量 | 1.5 kg | |
| 儲存溫度 | -20…+60 ℃ | |
| 工作環境溫度 | -15…+40 ℃ | |
| 環境濕度 | 20%～90% RH（無凝露） | |
| 標準參考溫度 | 23 ± 2 ℃ | |
| 標準參考濕度 | 40%～60% RH | |
| 存儲與通訊 | ||
| 參數項 | 參數值 | |
| 測量結果本地存儲 | 無本地存儲 | |
| 數據傳輸接口 | RS-485 | |
