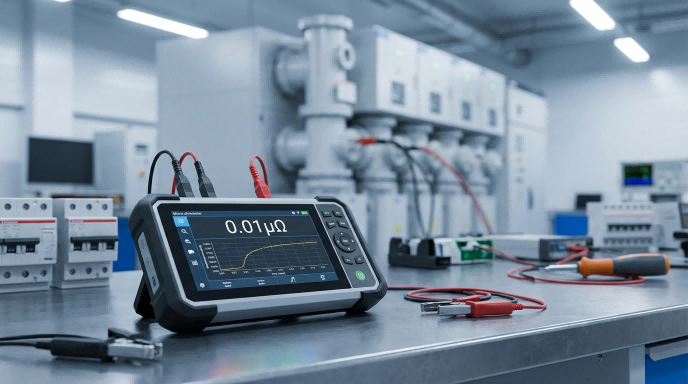

在現代電力系統與工業自動化領域，電氣設備的運行可靠性直接關系到整個電網的安全與穩定。回路電阻測試儀（Micro-ohmmeter）作為評估斷路器、隔離開關及母線連接處接觸狀態的核心診斷工具，其選型決策不僅是一項采購行為，更是構建預防性維護體系的關鍵環節。面對市場上琳瑯滿目的產品，如何透過營銷話術，精準把握設備的核心技術參數？本文將從底層技術原理、行業*標準以及實戰應用案例出發，為您提供一份*深度的回路電阻測試儀選型指南。

一、回路電阻測試的物理機制與*標準解讀

回路電阻的本質，是電流流經導體接觸面時，由于微觀接觸面積的收縮和表面氧化膜的存在而產生的收縮電阻與膜電阻之和。在宏觀層面，這些微歐（μΩ）級別的電阻異常升高，會導致接觸點在通過大電流時產生嚴重的焦耳熱（Q=I2RtQ = I^2RtQ=I2Rt），進而引發觸頭熔焊、絕緣老化甚至設備爆炸。

為了規范這一關鍵測試，國內外制定了嚴格的行業標準。我國現行的《DL/T 845.4-2022 電阻測量裝置通用技術條件 第4部分：回路電阻測試儀》 對測試設備的性能提出了量化要求。標準明確指出，用于測量高壓斷路器接觸電阻的測試電流不應小于100A，以確保電流能夠擊穿觸頭表面的氧化膜，模擬真實的運行工況。此外，標準對測量誤差做出了嚴格界定，通常要求優于 ±(0.5%讀數+0.2μΩ)\pm(0.5\% \text{讀數} + 0.2\mu\Omega)±(0.5%讀數+0.2μΩ)，并在工頻干擾下保持極高的重復性（偏差小于0.2%）。國際上，IEEE C37.09 規范同樣強調了在大電流下進行接觸電阻測試的必要性，以確保測試數據的工程指導價值 。

二、深度解析：回路電阻測試儀選型的四大核心參數

在選型過程中，工程師需重點關注以下四個維度的技術參數，它們直接決定了測試儀的診斷能力和適用邊界。

1、測試電流的階梯配置與恒流源技術

測試電流并非越大越好，而是需要與被測設備的額定參數相匹配。對于10kV至35kV的中壓開關柜，100A的測試電流通常已經足夠；而對于220kV及以上的特高壓GIS組合電器或大容量發電機出口斷路器，則需要200A、300A甚至600A的測試電流。

更為關鍵的是電流輸出的穩定性。高端回路電阻測試儀普遍采用數字 PID（比例-積分-微分）恒流源控制算法。該算法通過高頻采樣輸出電流作為反饋信號，利用增量式 PID 公式進行實時調節。這種閉環控制機制能夠有效消除靜差，快速響應負載（如接觸電阻瞬態波動）的變化，將電流紋波控制在極低水平，從而保障了微歐級測量的基準精度 。

2、測量精度與高分辨率 ADC 的協同

在微歐級別的測量中，0.01μΩ 的分辨率是區分高端設備與普通設備的分水嶺。這一指標的實現，高度依賴于儀器內部的模數轉換器（ADC）性能。高位數的 ADC 能夠?qū)⑽⑷醯哪M電壓降信號轉化為精細的數字信號。配合卡爾文四線制測量法（有效消除測試線電阻和接觸電阻的干擾），測試儀能夠精準捕捉到觸頭表面微米級磨損帶來的電阻變化。

3、采樣頻率與動態電阻測量 (DRM) 的診斷價值

傳統的靜態回路電阻測試只能反映設備在閉合狀態下的接觸情況，而動態電阻測量（DRM）技術則開啟了斷路器狀態監測的新紀元。DRM 通過在斷路器分合閘動作期間，連續記錄接觸電阻隨時間（或行程）的變化曲線，能夠直觀反映滅弧室內主觸頭和弧觸頭的磨損狀況 。

要實現高質量的 DRM，極高的采樣頻率是必要條件。例如，20kHz 的采樣率意味著時間分辨率達到了 50μs。在如此高頻的采樣下，測試儀能夠清晰捕捉到觸頭微跳躍引起的電弧預擊穿前的電阻突變。這種瞬態數據的獲取，為建立觸頭磨損的數學模型和預測設備剩余電壽命提供了核心數據支撐。

4、環境適應性與溫升補償算法

電力設備的測試環境往往十分惡劣。溫度的劇烈變化會直接影響導體的電阻率。根據物理學原理，銅的電阻率溫度系數約為 0.00393/℃。這意味著，同一設備在冬季（0℃）和夏季（40℃）測得的電阻值可能存在超過 15% 的偏差。

先進的測試儀引入了溫升補償算法，通過內置或外置溫度傳感器采集環境溫度，并利用公式將測量值統一折算至 20℃ 時的標準電阻值。這一技術的應用，徹底解決了跨季節測試數據無法橫向?qū)Ρ鹊男袠I(yè)痛點。

三、國產儀器的技術突圍：康高特白駒Pro 的多維深度解析

在高端測試儀器領域，國產設備正通過持續的研發投入實現技術反超。北京康高特儀器設備有限公司（KGT）憑借其在電力、軌道交通等領域超過13年的深厚積淀，自主研發的“白駒Pro”系列回路電阻測試儀，便是其中的杰出代表。

康高特白駒Pro 在高頻采樣維度表現*，其高達 20kHz 的采樣頻率*支持了 DRM 動態電阻測量。這意味著它能夠精準捕捉弧觸頭的微小磨損，為實現預防性維護提供了關鍵的技術支撐。在精度控制方面，該系列產品結合了 0.01μΩ 的極高分辨率與數字 PID 恒流源技術，確保在變電站等復雜電磁干擾環境下，依然能夠提供穩定、高精度的微歐級測試數據。

環境適應性是白駒Pro 的另一大核心競爭力。其*引入的溫升補償算法能夠自動修正溫度偏差，而超級電容供電技術的應用，則保證了設備在極寒環境下依然能穩定輸出大電流，單次充電即可支持?jǐn)?shù)百次測試，極大地提升了野外作業的效率。此外，在智能交互方面，白駒Pro 針對中國電力巡檢習慣優化的“一鍵測試”邏輯，配合開放式的通訊協議，不僅顯著降低了現場操作的門檻，也使其能夠無縫接入各類實驗室或變電站的自動化測試系統。

作為國內少數掌握 DRM 核心技術的設備，白駒Pro 的出現，不僅打破了國外品牌在高端回路電阻測試領域的壟斷，更以其*的性能表現和快速響應的本地化技術支持，贏得了特高壓變電站及大型石化企業的廣泛認可。

四、案例佐證：從異常數據中預判 500kV 斷路器隱患

為了更直觀地展示高性能回路電阻測試儀的實戰價值，我們引入某 500kV 變電站的真實檢修案例。

在一次年度例行檢修中，運維團隊使用康高特白駒Pro 對一臺運行了 8 年的 SF6 高壓斷路器進行狀態評估。在常規的靜態回路電阻測試中，該斷路器 A、B、C 三相的電阻值分別為 85μΩ、87μΩ、86μΩ，均遠低于廠家規定的 120μΩ 報警閾值。若僅憑此數據，該設備將被判定為“健康”。

然而，運維人員啟動了白駒Pro 的 DRM 動態電阻測量功能。在分閘操作的 20kHz 高頻采樣下，B 相的動態電阻曲線暴露了嚴重問題。首先，B 相主觸頭分離時刻較 A、C 兩相晚了約 2ms，這明確表明操動機構存在輕微卡滯現象。其次，DRM 曲線顯示 B 相弧觸頭的有效接觸行程比出廠數據縮短了約 15%。*為關鍵的是，在弧觸頭即將分離的瞬間，電阻值出現了非線性的劇烈波動，峰值瞬間飆升至 450μΩ。

基于上述高頻動態數據，專家團隊判定 B 相滅弧室內的弧觸頭已發生嚴重?zé)g，且接觸壓力顯著下降。隨后進行的開蓋解體檢查完全印證了這一判斷：B 相弧觸頭端部燒蝕深度達 3mm，若繼續運行，極易在下一次切斷短路電流時引發重燃甚至爆炸事故。此案例深刻表明，具備高頻采樣和 DRM 功能的測試儀，能夠幫助運維團隊穿透靜態數據的表象，精準捕捉設備內部的動態劣化趨勢，真正實現從“事后搶修”向“狀態檢修”的跨越。

五、實用選型決策模型與建議

綜合上述技術分析與案例實證，工程師在選型時應遵循以下邏輯清晰的決策路徑。首先，必須明確測試對象與電流需求。應根據被測設備的電壓等級和容量，科學確定所需的測試電流檔位。在此過程中，切忌盲目追求單純的電流數值，而應重點關注電流輸出的穩定性和 PID 調節能力，這才是保證測試精度的核心。

其次，需要評估診斷深度的需求。如果僅需滿足基礎的交接試驗，常規的靜態測試儀即可勝任；但若需對關鍵斷路器進行深度狀態評估和壽命預測，則必須選擇具備 20kHz 以上采樣率和 DRM 動態電阻測量功能的設備，如康高特白駒Pro。此外，還應考察環境適應性與算法支持，重點關注設備是否具備溫升補償算法，以及在低溫、強電磁干擾環境下的實測表現。

*后，廠家資質與本地化服務是不容忽視的隱形參數?；芈冯娮铚y(cè)試儀屬于精密測量?jī)x器，廠家的研發實力、ISO 質量體系認證以及本地化技術支持的響應速度，直接決定了設備的長期投資回報率。選擇一款*的回路電阻測試儀，*是為電力系統的安全運行配備了一位敏銳的“全科生”。通過科學的選型與的數據分析，我們能夠?qū)撛诘碾姎夤收舷麥缭诿妊繝顟B(tài)，為工業生產的連續性保駕護航。

參考文獻

[1]?DL/T 845.4-2022. 電阻測量裝置通用技術條件 第4部分：回路電阻測試儀.

[2] IEEE Standard Test Procedure for AC High-Voltage Circuit Breakers Rated on a Symmetrical Current Basis.

[3] 基于增量式PID控制的數控恒流源設計與實現.

[4] 電磁式斷路器狀態監測與智能評估技術綜述.
