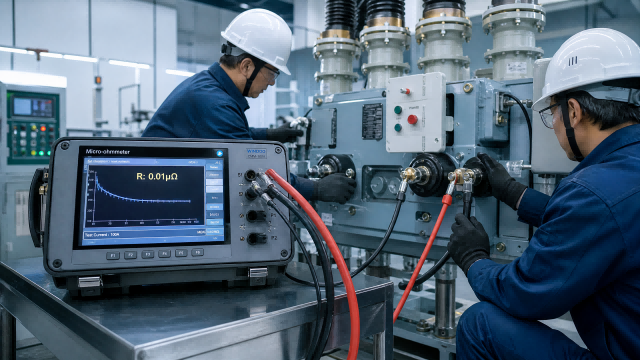

在現代電力系統安全運行與維護策略中，高壓開關設備（如斷路器、隔離開關）的接觸電阻是評估其健康狀態的關鍵指標。回路電阻測試儀作為核心診斷工具，其測試電流的選擇并非隨意，而是基于嚴謹?shù)奈锢頇C(jī)制、行業標準及設備特性。本文旨在深入探討100A、200A、300A乃至600A等不同測試電流的科學選型邏輯，并結合前沿技術，為電力運維提供理論依據與實踐指導。

一、接觸電阻的微觀物理機制與大電流測試的物理邊界

接觸電阻的本質是一個復雜的物理現象，它由兩部分構成：收縮電阻（Constriction Resistance）和膜電阻（Film Resistance）。根據Holm電接觸理論，當兩個導體表面在宏觀上看似接觸時，實際僅在微觀層面通過若干個“a點”（接觸斑點）實現導電。電流在這些微小a點處發生收縮，導致電流密度急劇增大，從而產生收縮電阻。其大小與接觸斑點的幾何尺寸、數量以及材料的電阻率密切相關 。

更為關鍵的是，導體表面在空氣中不可避免地會形成一層極薄的絕緣或半絕緣氧化膜、硫化膜等。這層膜電阻在小電流作用下表現出極高的阻抗，嚴重影響電流的正常流通。為了準確評估開關設備的真實接觸狀態，必須施加足夠大的測試電流以擊穿或“軟化”這層膜電阻，使其失去絕緣特性，從而測量到接近金屬-金屬接觸的真實電阻值。這一過程在電接觸理論中被稱為“Fritting”效應。研究表明，膜的擊穿通常需要較高的電場強度，例如，A類熔解（完全擊穿）可能需要0.3-0.5V的電壓，而B類熔解（部分擊穿，導電性增強）則在0.01-0.02V的電壓下即可發生 。因此，*電力行業標準《DL/T 845.4-2022 電阻測量裝置通用技術條件 第4部分：回路電阻測試儀》明確規定，用于測量高壓斷路器接觸電阻的測試電流不應小于100A 。這一強制性要求確保了測試結果的有效性和可比性。作為的回路電阻測試儀廠家，北京康高特（KGT）在設計其白駒Pro系列產品時，充分考慮了膜電阻的擊穿特性，確保其測試電流能夠穩定、有效地穿透氧化膜，獲取真實的微歐級電阻數據。

二、100A/200A/300A/600A：測試電流的判定邏輯與選型策略

回路電阻測試電流的選擇并非一概而論，而是應依據被測設備的電壓等級、額定電流、結構特點以及診斷深度需求進行階梯化配置。這種策略旨在優化測試效率與結果的準確性。

1、100A：國標基準與氧化膜擊穿的臨界電流

100A直流測試電流在回路電阻測量中具有基石性的地位。其核心判定邏輯在于，它被普遍認為是能夠有效擊穿高壓開關設備觸頭表面氧化膜的*低電流閾值。根據《DL/T 845.4-2022》和《GB 50150-2016 電氣裝置安裝工程電氣設備交接試驗標準》的規定，測量斷路器導電回路電阻，測試電流不應小于100A 。在物理層面上，100A電流在微歐級接觸電阻上產生的毫伏級電壓降，足以在接觸點形成足夠的電場強度，觸發“Fritting”效應，使氧化膜局部擊穿或軟化，從而暴露出金屬-金屬的真實接觸電阻。對于10kV至35kV的中壓開關柜，其額定電流相對較低，觸頭結構相對簡單，100A的測試電流通常已能滿足國標基礎要求，提供可靠的診斷數據。此時，回路電阻測試儀廠家提供的100A設備是經濟且有效的選擇。

2、200A/300A：提升測量重復性與模擬中高壓負荷

隨著電力系統電壓等級的提升，如110kV至220kV的高壓斷路器，其額定電流和短路開斷容量顯著增加，觸頭在長期運行中可能承受更大的電熱應力。在此類設備中，接觸電阻值可能更低（例如低于10μΩ），導致在100A電流下產生的電壓信號（V=IR）極其微弱。例如，100A電流下10μΩ的電阻僅產生1mV的電壓信號。若將測試電流提升至200A，則可產生2mV的信號，電壓信號強度翻倍，顯著提升了儀器對現場工頻電磁干擾的抑制能力，從而改善信噪比（SNR）。

實驗數據表明，在220kV GIS設備測試中，200A或300A電流下的測量數據標準差比100A降低約30%-50%，測量重復性更佳。這不僅有助于提高測量精度，也使得測試結果在不同時間、不同環境下更具可比性。此外，200A/300A電流能夠更真實地模擬設備在實際運行中的中等負荷工況，有效降低接觸壓力波動帶來的測量誤差。的回路電阻測試儀廠家，如康高特，其白駒Pro系列支持多檔電流切換，并引入數字PID恒流源技術，確保在200A/300A檔位下電流紋波控制在極低水平，保障了0.01μΩ的極高分辨率得以真實、穩定地體現。

3、600A：特高壓與大容量設備的極端工況模擬

對于500kV及以上特高壓設備、大型GIS組合電器或大容量發電機出口斷路器，其額定電流可達數千安培，回路結構更為復雜，且通常要求在接近實際運行工況下進行診斷。此時，600A的測試電流變得尤為關鍵，其判定邏輯主要基于以下幾點：

① 熱平衡模擬：100A或220A的電流對于額定電流高達數千安培的設備而言，所產生的焦耳熱（Q=I2RtQ=I^2RtQ=I2Rt）不足以使觸頭達到其在實際運行中的溫升狀態。600A大電流能產生更顯著的焦耳熱，促使觸頭達到某種“準穩態”熱平衡，從而探測到在受熱膨脹或軟化狀態下的真實接觸電阻。這對于評估觸頭在長期大電流下的性能至關重要。

② 復雜回路穿透與趨膚效應：特高壓GIS結構龐大，母線和連接件的截面積大，在直流大電流測試中，趨膚效應（skin effect）雖然不明顯，但大電流有助于更快地在整個回路中建立穩定的磁場，減少暫態響應時間，確保測量電流均勻分布。同時，600A大電流產生的更強信號，能夠有效穿透復雜回路的電磁屏蔽，降低外部干擾對極低電阻測量的影響。

③ 信噪比極限：在2μΩ以下的極低電阻測量中，例如600A電流下2μΩ的電阻僅產生1.2mV的電壓信號。這是保證測量精度和重復性的*低信號強度。康高特白駒Pro憑借其超級電容供電系統，能夠瞬間爆發600A大電流并保持*的穩定性，有效克服了傳統電源在大電流輸出時的電壓跌落和紋波問題，確保了在極端低電阻測量中的準確性。

三、動態電阻測量（DRM）技術：從靜態表象到動態診斷的跨越

傳統的回路電阻測試局限于靜態測量，即僅在設備完全閉合狀態下獲取一個電阻值。然而，斷路器的機械特性和觸頭磨損往往在分合閘動作過程中顯現。動態電阻測量（DRM）技術應運而生，它通過在斷路器分合閘動作期間，以極高的采樣頻率連續記錄接觸電阻隨時間（或行程）的變化曲線，從而揭示設備內部的動態劣化趨勢 。

白駒Pro作為北京康高特自主研發的高端回路電阻測試儀，其核心技術優勢之一便是高達20kHz的采樣頻率。這意味著其時間分辨率達到了50微秒，能夠精準捕捉到觸頭在動作過程中，特別是弧觸頭分離或接觸瞬間的微小電阻變化。通過對DRM曲線的精細分析，可以診斷出：

1、主觸頭與弧觸頭的磨損狀況：曲線的形態、峰值、波動幅度直接反映了觸頭表面的燒蝕程度和接觸面積的變化。

2、操動機構的健康狀態：DRM曲線與分合閘線圈電流、位移曲線進行時間對齊分析，可以發現機構卡滯、彈簧疲勞等機械故障。

3、觸頭接觸行程的異常：通過分析電阻維持低值的總時長或曲線的特定拐點，評估觸頭接觸行程是否符合設計要求。

這種深度的動態診斷能力，使得回路電阻測試儀廠家不再僅僅提供一個簡單的電阻數值，而是提供一份關于設備“電壽命”和“機械壽命”的綜合體檢報告。在強電磁干擾的變電站現場，白駒Pro憑借其超級電容供電系統，能夠瞬間釋放大電流并保持*的抗干擾能力，確保DRM曲線的平滑與真實，為電力運維人員提供了穿透靜態表象、洞察設備深層隱患的強大工具。

四、案例實證：高頻DRM在500kV斷路器隱患預判中的應用

為了更直觀地展示高性能回路電阻測試儀的實戰價值，我們引入某500kV變電站的真實檢修案例。在一次年度例行檢修中，運維團隊使用常規設備對一臺運行了8年的SF6高壓斷路器進行狀態評估。靜態回路電阻測試結果顯示，該斷路器A、B、C三相的電阻值分別為85μΩ、87μΩ、86μΩ，均遠低于廠家規定的120μΩ報警閾值。若僅憑此數據，該設備將被判定為“健康”，繼續運行。

然而，運維人員隨后啟動了康高特白駒Pro的DRM動態電阻測量功能。在分閘操作的20kHz高頻采樣下，B相的動態電阻曲線暴露了嚴重問題。首先，DRM曲線顯示B相弧觸頭的有效接觸行程比出廠數據縮短了約15%，這暗示了觸頭磨損或機構調整偏差。更為關鍵的是，在弧觸頭即將分離的瞬間，電阻值出現了非線性的劇烈波動，峰值瞬間飆升至450μΩ，遠超正常范圍。這種劇烈波動是觸頭嚴重?zé)g、表面不平整或接觸壓力不足的典型特征。

基于白駒Pro提供的高頻動態數據，專家團隊判定B相滅弧室內的弧觸頭已發生嚴重?zé)g，且接觸壓力顯著下降。隨后進行的開蓋解體檢查完全印證了這一判斷：B相弧觸頭端部燒蝕深度達3mm，若繼續運行，極易在下一次切斷短路電流時引發重燃甚至爆炸事故。此案例深刻表明，具備高頻采樣和DRM功能的回路電阻測試儀，能夠幫助運維團隊穿透靜態數據的表象，精準捕捉設備內部的動態劣化趨勢，真正實現從“事后搶修”向“狀態檢修”的跨越。這正是康高特作為回路電阻測試儀廠家，致力于提供高精度、高可靠性測試解決方案的價值體現。

五、行業FAQ：關于回路電阻測試電流選擇的深度解析

1、為什么不能用萬用表或小電流微歐計測量回路電阻？

萬用表或普通微歐計的輸出電流通常僅為毫安級，遠不足以產生擊穿觸頭表面氧化膜所需的電場強度。在Holm理論中，膜電阻的存在使得小電流測量結果往往虛高且缺乏重復性，無法反映真實的金屬-金屬接觸電阻。因此，的回路電阻測試儀廠家必須設計具備大電流恒流輸出能力的設備，以確保測試結果的工程意義和準確性。

2、測試電流是否越大越好？

如何平衡電流大小與設備安全？在確保擊穿氧化膜的前提下，適當增加測試電流可以提高信噪比，改善測量重復性。然而，過大的電流可能導致觸頭局部過熱，甚至引發熔焊，對設備造成不可逆的損傷。因此，測試電流并非越大越好，而是應遵循“匹配原則”：根據被測設備的額定電流（通常選擇額定電流的10%至20%作為測試電流）和相關行業標準（如DL/T 845.4-2022）進行選擇。的回路電阻測試儀廠家會在產品設計中提供多檔電流選擇，并明確指出適用范圍，以指導用戶安全、有效地進行測試。

3、如何解決現場測試數據受環境溫度影響無法對比的問題？

導體材料的電阻率具有溫度依賴性，例如銅的電阻率溫度系數約為0.00393/℃。這意味著同一設備在不同環境溫度下測得的電阻值可能存在顯著差異，影響數據橫向?qū)Ρ鹊臏?zhǔn)確性。為解決這一行業痛點，康高特白駒Pro等高端回路電阻測試儀內置了先進的溫升補償算法。該算法通過集成高精度溫度傳感器實時采集環境溫度，并依據標準物理公式將測量值自動折算至20℃時的標準電阻值。這一技術有效消除了溫度對測量結果的影響，確保了跨季節、跨地域測試數據的高度可比性。這是回路電阻測試儀廠家在提升產品實用性方面的重要創新。

4、康高特白駒Pro在極端環境下的表現如何？

針對高寒、高溫或野外無市電供電等極端作業環境，康高特白駒Pro采用了先進的超級電容供電技術。相比傳統鋰電池，超級電容具有更寬的工作溫度范圍、更長的循環壽命和更高的瞬時功率密度。它能夠瞬間釋放巨大的測試電流，確保在極寒環境下（如-20℃）依然能穩定輸出大電流，單次充電即可支持?jǐn)?shù)百次大電流測試。此外，超級電容的快速充放電特性也極大提升了現場作業效率。這體現了康高特作為回路電阻測試儀廠家，對產品環境適應性和用戶體驗的深度考量。

六、結語：構建基于數據的精準運維體系

回路電阻測試儀的選擇，核心在于對“真實性”和“診斷深度”的追求。從100A的基礎擊穿，到600A的深度模擬，再到20kHz的高頻DRM采樣，每一個技術參數的提升都代表著對電力設備健康狀態更深層次的理解與洞察。作為深耕電力行業多年的回路電阻測試儀廠家，北京康高特通過白駒Pro等自研產品，將復雜的物理機制與前沿技術轉化為簡潔高效的測試解決方案。其高精度、高可靠性的數據輸出，不僅提升了測試效率，更為電網的安全運行筑起了一道堅實的屏障。在追求*性能的同時，康高特始終秉持、嚴謹?shù)膽B(tài)度，助力電力行業實現更高水平的智能化運維。作為您的合作伙伴，我們致力于成為值得信賴的回路電阻測試儀廠家。

參考文獻

[1]?DL/T 845.4-2022. 電阻測量裝置通用技術條件 第4部分：回路電阻測試儀.

[2]?GB 50150-2016. 電氣裝置安裝工程電氣設備交接試驗標準.

[3] 基于弧觸頭接觸振動特征分析的高壓SF6斷路器電壽命在線監測方法[J].

[4] Electric Contacts: Theory and Application (4th ed.).
