奧地利b2 PDTD68 局部放電診斷系統峰值電壓 68kV，同步完成局放與介質損耗檢測，定位精度 1%、分辨率 0.1pC，滿足 IEC 60270、IEEE 400.2 規范，搭配 b2 Suite 軟件自動分析出報告，內置大容量電池，適配*長 100km 中壓電纜、海上風電等現場預防性診斷。

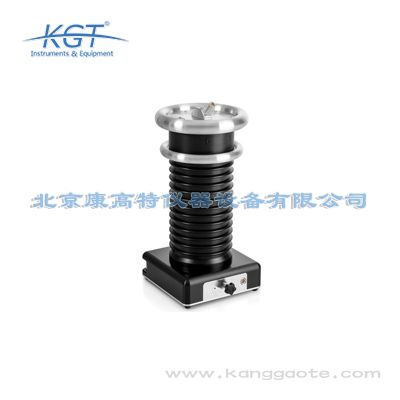

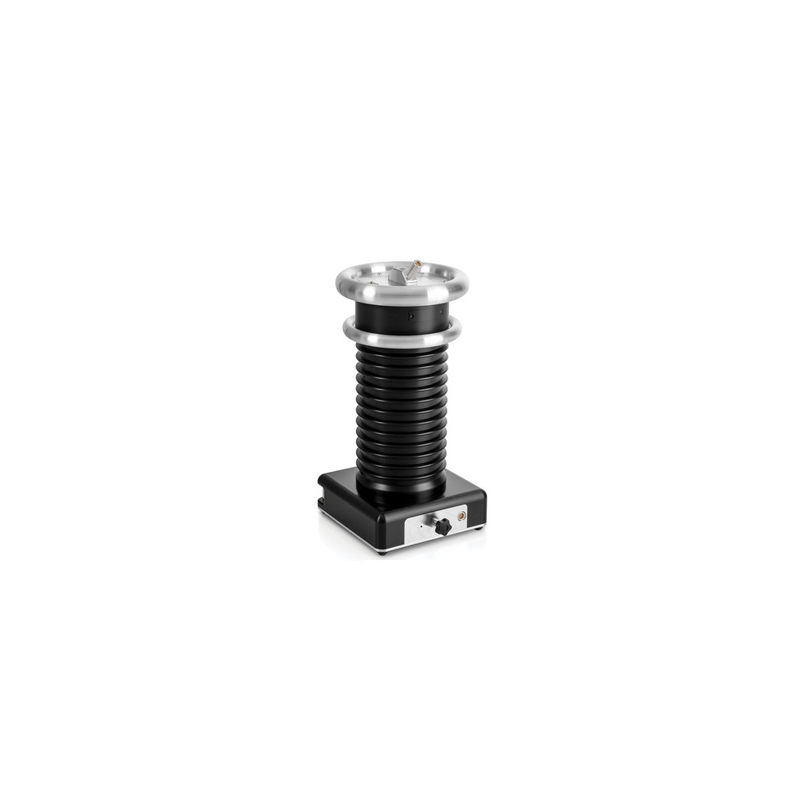

奧地利b2 PDTD68 局部放電診斷系統產品簡介

為讓電力電纜診斷工作簡便高效，我司研發了 PDTD68 便攜式中壓電纜綜合診斷設備。單臺儀器可輸出恒定頻率正弦測試電壓，同步開展高靈敏度局部放電（PD）與介質損耗因數（Tan Delta/TD）檢測。設備專為配套 HVA 系列超低頻（VLF）耐壓試驗裝置設計。

產品特點
一體化便攜設備，可同步完成局部放電、介質損耗雙項檢測，大幅縮短試驗時長
*高 68kV 正弦超低頻輸出，適配*長 100km 中壓電纜，定位精度達線纜總長 1%
高靈敏度檢測，局放分辨率 0.1pC，內置高壓濾波，抗現場電磁干擾能力強
雙供電方案，內置大容量電池 + USB-C 外接供電，野外無市電場景也可作業
符合 IEC 60270、IEEE 400.2 國際標準，配套分析軟件自動生成檢測報告
整機輕量化搭配全套配套線纜、校準工具，帶滾輪運輸箱，海上、戶外均可使用

標準供貨清單
| PDTD68 超低頻診斷系統 標配附件 | 數量 | 物料編號 |
| ---- | ---- |
| 整機主機 | 1 臺 | SH5060 |
| 10pC～10nC 局放校準儀 PDC1 | 1 套 | GH5728 |
| PDC 校準儀配套配件 | 1 套 | * |
| PDTD 高壓測試線（被測端局放，0.85 米，MC14 接頭） | 1 根 | GH0550 |
| PDTD 高壓測試線（被測端局放，1.6 米，MC14 接頭） | 1 根 | GH0551 |
| 兩分體式電暈球，*小絕緣間隙 10mm | 2 件 | KMD0081 |
| 45° 環形端子 MC 插座 B14AR-N | 1 個 | KES0105 |
| 直型環形端子 MC 插座 B14AR-N | 1 個 | KES0209 |
| 德恩品牌 6-16mm2 地線夾，配 M8 蝶形螺絲 | 1 個 | KES0274 |
| 16mm2 扁平接地線，2 米，MC14/M8 接頭 | 1 根 | GH0690 |
| 16mm2 扁平接地線，5 米，MC14 / 接地夾 | 1 根 | GH1010 |
| M10 規格 35mm 電暈球隔離支柱 | 2 件 | KES0387 |
| MC14 公母頭局放阻抗模塊，3.9kΩ | 1 個 | GH0581 |
| USB 光纖轉換器 USB-FOC-RS232，3 米 | 1 根 | GH0624 |
| PDTD68 雙路光纖通訊線纜，10 米 | 1 根 | GH0943 |
| PDTD68 通訊主機 | 1 臺 | GH5942 |
| USB-C 數據線，1 米 | 1 根 | KEK0219 |
| 9V 方塊備用電池 | 2 塊 | M0026 |
| 預裝 b2 Suite v2 軟件及全套 PDTD 設備文檔 U 盤 | 1 個 | GZD5005 |
| 多語言版 b2 PD/TD 系列設備安全操作手冊 | 1 份 | DHV1441 |
| b2 Suite v2 軟件授權（支持 2 臺設備激活） | 1 套 | GS0012 |
| 帶滾輪運輸箱 | 1 個 | VKR0070 |

可選配件
近端、遠端屏蔽專用 PDTD-2 介質損耗 MC 配件套件 | 1 套 | GH0926
*PDC 校準儀配件包含：BNC 轉 4mm 插頭線纜；32A 4mm 插口鱷魚夾（黑、紅各 1 個）；BNC 插頭保護帽 LD-PE；Tx10 梅花一字兩用調節螺絲刀
