R-10在抗干擾方面具有天然優勢。其檢測對象是四十千赫茲超聲波，而日常環境噪聲多處于可聽聲頻段，設備只對超聲頻段敏感，因此不受交通、人聲等背景聲音影響，適合在噪音較大的廊道與城區線路作業。超聲波方向性強，配合傳感器的指向性可區分不同相別與不同桿塔的放電源，抑制相鄰干擾。內置的溫濕度測量還能校正環境對聲速與信號的影響，使遠程三十米檢測在復雜戶外條件下仍保持可信的定位準確度，降低誤報可能。這種方向性判別還能幫助操作員在并行多回線路中分辨具體哪一側存在放電源，避免誤判相鄰線路。其穩定的遠程檢測表現，使之適用于對一致性要求較高的周期性普查，便于不同班次得到可比的讀數。其穩定的檢測表現也使之適用于對一致性要求較高的周期性線路普查，便于橫向?qū)Ρ炔煌瑓^(qū)段的放電水平。

使用R-10時應注意：一是超聲波傳感器有方向與指向性，巡檢時應保持傳感器朝向線路側并避免被車體或遮擋物阻擋；二是雨雪或強風天氣可能影響聲波傳播，宜結合多云時段復測；三是攝像頭與激光探測需在安全距離外操作，嚴格遵守帶電設備作業安全距離；四是設備工作溫度為零下三十至八十攝氏度、相對濕度不超百分之九十五，極端濕熱應做好防護；五是長時間不用應取出存儲卡并妥善保管，防止數據丟失與接口受潮，保障下次出工正常投用。冬季低溫或夏季高濕環境下，應關注傳感器窗口是否結露或積塵，必要時清潔以保持靈敏度。良好的日常保養能延長整機無故障工作時間，降低設備更換頻率與現場停機風險，保障巡檢連續性。養成每次出工前試測正常背景的習慣，有助于建立本底噪聲判斷基準，減少把環境噪聲誤判為線路放電的可能。

R-10廣泛應用于電網輸電與配電運維、鐵路電力線路以及工業園區架空線路的狀態巡檢。供電公司用它開展周期性線路普查，在電暈與局部放電階段就發現絕緣子臟污、破損或?qū)Ь€接頭缺陷，避免發展為跳閘事故。其非接觸、三十米遠程檢測與車載作業能力，特別適合長距離、大跨度線路的快速篩查。配合GPS坐標與拍照證據，巡檢結果可直接進入設備狀態臺賬，支撐預測性維護與檢修計劃優化，從而提升供電可靠性，降低突發停電對生產與居民的影響。許多供電單位已把它與紅外熱像、紫外儀組成分層巡檢體系，先由R-10篩查放電隱患，再由其他手段確認。該體系顯著提升了線路狀態感知能力，正成為架空線路預測性維護的常態化方案被廣泛采納。其成熟可靠的性能在各類電壓等級的線路中都得到了長期驗證，是值得信賴的現場巡檢工具。

選擇架空線路巡檢設備時，應關注檢測距離、抗噪能力與定位手段。R-10采用非接觸超聲波方式，最遠可在三十米外檢測放電，且因超聲波方向性強、不受環境背景噪聲影響，在嘈雜廊道也能穩定工作。相比需要貼近測量的接觸式儀器，它更安全；相比單純紅外熱像，它能更早發現尚未發熱的局部放電。設備集成GPS坐標存儲、激光定位與拍照，形成完整證據鏈，并可在行駛車輛上作業，綜合效率高于單一功能巡檢工具，適合線路資產規模大的運維單位部署使用。需要指出，超聲波法擅長發現活躍放電，但對溫度型缺陷不如紅外直觀，實務中常與紅外熱像、紫外電暈儀組成綜合巡檢。R-10負責放電早期篩查，其他手段負責發熱與電暈確認，分工協作比單一儀器更可靠，也能減少漏判。對于更看重實用性的基層班組，這類集成化儀器的可靠性與易維護性往往比花哨參數更值得考慮，綜合使用成本更低。

R-10架空線路巡檢儀基于非接觸式超聲波檢測原理工作。架空線路發生電暈、電弧或局部放電時，會輻射出人耳聽不見的超聲波，其中心頻率約四十千赫茲。設備前端的超聲波傳感器在最長三十米距離上接收這些信號，經內部處理轉換為分貝數值、波形與可聽聲音，操作者據此判斷放電的強弱與方位。由于超聲波沿直線傳播且方向性強，設備可憑信號強度與指向性對故障點準確定位，并把異常超聲波信號轉換為可聽聲音信號及波形輸出，便于現場研判。相比依賴發熱的紅外手段，它更能在故障尚未升溫時就捕捉到異常。由于放電在升溫前就會產生超聲信號，R-10能在故障早期介入，為運維爭取處置窗口。分貝與波形的量化記錄也便于同一桿塔多次測量的橫向?qū)Ρ龋寡矙z結論更具可追溯性。這也是它適合大范圍線路日常巡檢、并能與數字化臺賬銜接的重要原因之一，便于形成長期可比的巡檢檔案。

使用R-10的標準步驟：開機后進入五點五寸彩色觸摸界面，確認GPS已定位、溫濕度與存儲卡狀態正常；將巡檢車控制在時速三十公里內沿線路行駛，觀察屏幕上的分貝值與波形，留意異常升高；發現可疑點停車，用激光探測器對準目標、調整焦距由攝像頭拍照，記錄波形與坐標；可將異常超聲波轉換為可聽聲音輔助判斷；檢測數據自動存入十六吉字節存儲卡，回班組后通過數據回放做進一步分析。設備持續工作時間不少于七小時，可覆蓋一次完整巡檢，無需中途充電。若相鄰桿塔讀數接近且都偏高，說明放電源可能位于兩者之間，應減速或停車細化定位。遇到強風或雨雪天氣聲波傳播受影響時，可借助激光與拍照在安全距離外二次確認，改善定位準確度與證據完整性。及時清潔傳感器窗口與鏡頭，可保持檢測靈敏度與圖像清晰度，避免污漬影響遠程識別與拍照取證質量。

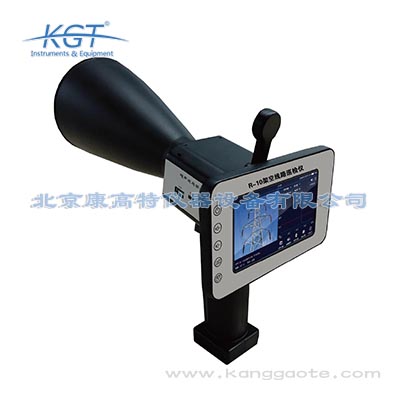

北京康高特 R-10架空線路巡檢儀是一款基于超聲波測量分析的便攜式電力線路放電檢測設備，用于對輸電與配電架空線路的放電部位進行查找與定位。它通過四十千赫茲超聲波傳感器接收線路電暈、局部放電產生的高頻信號，配合激光探測器與五百萬像素攝像頭對異常點拍照、定位，并將信號轉換為可聽聲音與波形輸出。整機為便攜式設計，重量輕、體積小，可在時速三十公里的巡檢車輛上作業，是電網運維單位開展架空線路早期隱患篩查的專用工具。其非接觸帶電檢測方式可在最長三十米距離上工作，兼顧了安全性與作業效率。該儀器延續了北京康高特在電纜與架空線路檢測領域的技術積累，將超聲波檢測、定位與取證集成于一臺便攜設備，適合高頻次、長周期的線路狀態巡檢任務。在供電企業推進狀態檢修時，它也是摸清線路隱患分布、優化檢修計劃的現場快速手段，便于把有限檢修資源投向最嚴重區段。

R-10常用于輸電與配電架空線路的日常巡檢與專項排查。巡檢車以不超過三十公里時速行駛，操作人員通過五點五寸彩色觸摸屏觀察分貝值、波形、溫濕度與GPS坐標，發現異常即停車用激光對準、攝像頭拍照取證。它能在電暈、絕緣子劣化、導線接頭放電等早期階段就發現問題，早于紅外檢測捕捉到隱患。對于跨越復雜地形、不便登塔的線路區段，非接觸、三十米距離的遠程檢測顯著提升了安全性與效率，適合大面積線路的快速普查，也減少了人員登高作業的風險。在夜間或負荷高峰時段，線路放電往往更明顯，因此許多運維單位把超聲波巡檢與負荷曲線結合安排。配合數據回放功能，異常點的波形與坐標可被反復調閱，支撐后續的缺陷復核與檢修方案制定。它對降低線路跳閘率、提升供電可靠性的實際貢獻得到了運維單位的廣泛認可，社會效益明顯。

解讀R-10的巡檢結果，主要看分貝值、波形與可聽聲音。分貝值越高、波形越密集，通常代表放電活動越強；背景值應作為基線，明顯高于本底的突增點即為可疑放電。可聽聲音呈現穩定的嘶嘶或爆裂聲多對應持續放電，應結合GPS坐標與拍照定位具體設備。建議對異常點在不同負荷與天氣下復測，觀察趨勢變化；若放電隨電壓升高而增強，則絕緣劣化可能性大。最終應將數據納入狀態評價，按規程劃分缺陷等級并安排相應處理，避免隱患擴大。把歷次巡檢的分貝值與波形按桿塔歸檔，可觀察放電的發展趨勢，為是否安排停電檢修提供量化依據。規范的復核流程能把誤判風險降到最低，既保障電網安全，也減少對用戶正常供電的影響。把現場經驗與量化波形結合，是提升一次檢出率、減少重復巡檢的有效做法，值得在班組內推廣應用，可顯著提高線路隱患的一次發現效率，降低重復出動帶來的成本。

R-10作為電力線路放電檢測儀器，其檢測邏輯與方法參照電力設備帶電檢測相關行業標準與局部放電測量導則。在國內，架空線路與設備的狀態巡檢通常遵循電網公司的運行規程與帶電檢測作業指導，超聲波法的判定可結合DL/T等標準中局部放電的相關要求執行。設備記錄的GPS坐標、分貝值與波形可作為狀態評價的原始數據。實際出具巡檢結論時，應把異常點的數值與環境背景做對比，按規程劃分缺陷等級并安排復測或處理，形成閉環管理。當巡檢數據納入設備狀態臺賬后，歷史異常分布可輔助識別高風險區段，指導優先檢修。規范的測點命名與坐標記錄，也是實現線路巡檢數字化管理、支撐狀態評價與檢修決策的必要前提，符合資產全生命周期管理要求。規范化的記錄與管理正成為現代化線路運維體系的重要環節，也是供電企業達標考核與審計的基礎工作。
