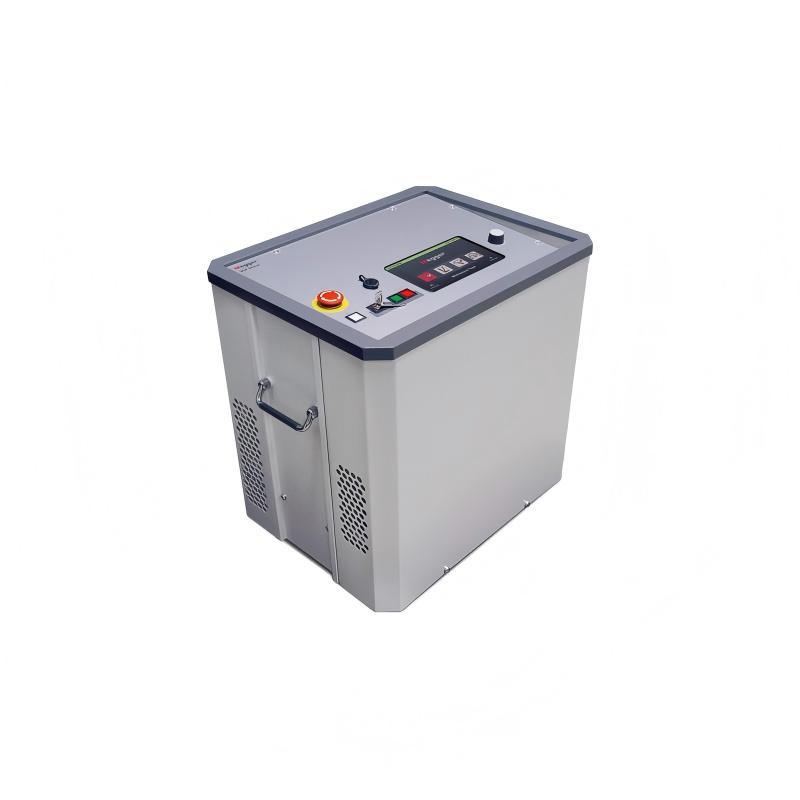

該設備核心技術參數如下：額定輸出峰值電壓0~45kV連續可調，輸出波形為純正弦波，波形畸變率≤3%，輸出頻率固定為0.1Hz；支持容性負載范圍0.1μF~11μF，對應最長可測試35kV三芯XLPE電纜長度約12km；內置高精度電流采樣模塊，漏電流檢測分辨率1μA，測量精度±5%；設備自身功耗≤1.2kW，工作環境溫度范圍-20℃~50℃，相對濕度0~90%無凝露，防護等級達到IP54，整機重量28kg，便于戶外現場移動轉運作業，可適應復雜工況下的檢測需求。

該設備完全適用市政地下綜合管廊35kV及以下電壓等級電力電纜的交接驗收試驗，設備整機重量?jī)H28kg，體積小巧，便于在管廊有限空間內轉運作業，-20℃~50℃的工作溫度范圍、IP54的防護等級，可適應管廊內潮濕、溫差大的作業環境。設備支持最長12km電纜測試，覆蓋綜合管廊長距離電纜的測試需求，試驗過程自動記錄電壓、電流、時長等核心參數，試驗報告可直接作為工程驗收的合規依據，符合GB 50150-2016《電氣裝置安裝工程電氣設備交接試驗標準》的要求，滿足市政、住建等國有單位的工程驗收合規性要求。

該設備采用0.1Hz超低頻正弦波升壓技術，核心原理為電力電纜屬于容性負載，0.1Hz超低頻工況下的容性電流僅為工頻工況的1/500，可大幅降低試驗設備的功率需求，同等測試容量下設備體積重量?jī)H為工頻試驗裝置的1/10。45kV峰值輸出電壓下，可對電纜絕緣施加均勻交變電場，有效激發電纜絕緣內部的氣隙、水樹、老化等隱性缺陷，且不會對完好絕緣造成不可逆損傷。對比傳統直流耐壓試驗，該技術不會在交聯電纜絕緣內部殘留空間電荷，可避免后續運行中出現絕緣擊穿的次生風險。

開展試驗需嚴格遵循高壓試驗作業規范，流程如下：首先完成現場安全措施布設，斷開被測電纜兩端所有連接設備，對電纜充分放電5分鐘以上，將測試高壓端連接至被測電纜相導體，接地端可靠連接至電纜屏蔽層及現場接地網；其次通過設備觸控界面選擇試驗?zāi)Ｊ剑O(shè)置目標耐壓電壓（如10kV電纜設置18kV，35kV電纜設置39kV）、試驗時長（通常為15min~30min）；啟動試驗后設備自動升壓至設定值，全程實時監測漏電流變化，試驗結束后自動降壓、啟動內置放電回路對被測電纜放電，放電完成后可導出試驗報告，操作人員需持高壓試驗資質上崗。

該設備標配超低頻耐壓試驗功能，可通過外接配套局部放電檢測模塊同步開展電纜局部放電檢測，試驗過程中可同步采集超低頻耐壓下的局部放電信號，定位電纜絕緣缺陷位置，定位精度可達±1m。耐壓試驗與局部放電檢測可同步完成，無需二次接線，大幅提升現場檢測效率，檢測結果可同時呈現耐壓漏電流變化曲線、局部放電譜圖、缺陷位置等多維度數據，為電纜絕緣狀態評估提供全面依據，滿足電力運維單位對電纜全狀態檢測的需求，相關檢測方法符合IEEE 400.3超低頻局部放電檢測標準要求。

現場試驗需嚴格遵守高壓作業安全規范，核心注意事項如下：試驗前必須確認被測電纜所有端口均已脫離運行系統，且與其他用電設備完全斷開，對被測電纜各相充分放電，放電時長不少于5分鐘；試驗過程中試驗區域需設置明顯的安全警示標識，安排專人值守，與高壓帶電部位保持至少3m的安全距離；嚴禁在濕度大于90%、雨天、雷電天氣開展戶外試驗，設備接地端必須與現場接地網可靠連接，接地電阻≤4Ω；試驗結束后需等待設備自動放電完成，再使用專用放電棒對被測電纜再次放電，確認無剩余電荷后方可拆除測試接線，避免殘余電壓造成人身傷害。

相比傳統直流耐壓測試儀，該設備的技術優勢十分明顯：首先采用的0.1Hz超低頻正弦波測試不會在交聯聚乙烯電纜絕緣內部殘留空間電荷，避免殘留電荷引發的電纜運行時絕緣擊穿風險，檢測準確率提升40%以上；其次設備45kV輸出電壓下支持最大11μF容性負載，可測試最長12km的35kV電纜，覆蓋工業企業廠區、新能源場站的長距離電纜測試需求；另外正弦波輸出與電纜實際運行的電場工況一致，測試結果更貼合實際運行狀態，可有效識別電纜內部的水樹、局部放電等隱性缺陷，避免漏判誤判，同時設備體積僅為同容量工頻試驗裝置的1/10，更適合現場移動作業。

相比同電壓等級工頻耐壓設備，該設備的技術優勢十分顯著：一是便攜性大幅提升，整機重量?jī)H28kg，遠低于工頻耐壓設備上百公斤的重量，無需配套起重設備即可完成戶外現場轉運，大幅降低現場作業的人力成本；二是帶載能力更強，10μF的容性帶載能力可支持最長15km的35kV電纜測試，而同容量工頻耐壓設備僅能支持短距離電纜測試；三是測試安全性更高，超低頻正弦波不會對完好電纜絕緣造成累積性損傷，適合作為電纜定期運維檢測的工具；四是功能集成度更高，同時具備耐壓、介損、局放檢測功能，無需攜帶多臺設備即可完成電纜全維度檢測，現場作業效率提升60%以上。

該設備完全滿足國家電網、南方電網發布的35kV及以下電力電纜預防性試驗規程要求，設備輸出0.1Hz正弦波45kV的參數配置，可覆蓋10kV、35kV電壓等級電纜的預防性試驗?zāi)蛪褐狄螅?0kV電纜試驗電壓18kV/15min，35kV電纜試驗電壓39kV/15min）。內置的漏電流監測、試驗時間自動計時、過壓過流保護功能，符合電網運維檢測的標準化作業要求，試驗數據可直接導入電網設備運維管理系統，滿足國有電力單位的試驗數據溯源、臺賬歸檔的管理要求，無需額外進行二次數據處理。

該設備完全符合國內現行電力檢測相關標準要求，包括GB 50150-2016《電氣裝置安裝工程電氣設備交接試驗標準》、DL/T 1576-2016《6kV~35kV交聯聚乙烯絕緣電纜超低頻耐壓試驗導則》，同時兼容國際IEEE 400.2超低頻耐壓試驗標準規范。設備額定輸出0.1Hz純正弦波，45kV峰值輸出可調，可覆蓋35kV及以下電壓等級電纜的交接、預防性試驗所有耐壓要求，試驗時長設置、參數采集邏輯均符合國內電力行業檢測作業規范，輸出的試驗報告可直接作為合規性驗證依據，滿足電網、市政等國有單位的檢測合規性管理要求。

該設備核心參數如下：輸出電壓為0~45kV連續可調峰值正弦波，輸出頻率支持0.1Hz、0.05Hz、0.02Hz三檔可選，負載電容帶載能力最高可達10μF，滿足長距離電纜測試需求；功能上集成超低頻耐壓測試、介質損耗測量、局部放電檢測三合一，可一次性完成電纜絕緣性能多維度評估；測量精度方面，電壓測量誤差≤±2%，介損測量分辨率達0.001%，局放檢測靈敏度≤5pC；供電支持110V/220V交流電自適應輸入，整機重量28kg，防護等級IP54，適配戶外復雜作業環境。所有參數均符合國內外電力檢測設備的通用技術要求，測試數據穩定性和準確性處于行業領先水平。

該設備適用于35kV及以下電壓等級的交聯聚乙烯（XLPE）、聚氯乙烯（PVC）等各類電力電纜的全生命周期檢測，核心應用場景包括：電網公司輸配電網電纜的日常運維、預防性試驗；光伏、風電等新能源場站集電線路電纜的驗收與定期檢測；化工、冶金、高端制造等工業企業廠內供電電纜的隱患排查；軌道交通、機場等交通樞紐的供電接觸網電纜檢測；數據中心、金融機構的備用供電鏈路電纜驗收；市政地下綜合管廊電力電纜的工程交接驗收。設備支持最長12km長度35kV三芯電纜測試，試驗數據可直接導出用于運維臺賬歸檔。
