把SMRT410繼電保護測試系統放在同檔位設備里比較，它最突出的優勢來自模塊化通道架構與擴展彈性。它的電流通道最高可以擴展到十相，能夠同時對多相保護裝置施加激勵，這是很多固定通道設備難以做到的。每相持續輸出三十安、短時峰值六十安的大電流能力，疊加三通道并聯最高一百八十安的瞬時輸出，讓它面對高容量保護裝置時依然從容。 原生支持IEC 61850協議校驗，意味著測數字化變電站的保護裝置無需額外加裝專用模塊。它同時具備單機觸控與電腦聯機兩種運行方式，STVI智能觸屏內置海量標準化測試程序，現場不必帶電腦就能完成手動、穩態、動態三類測試。再加上AVTS自動化軟件帶來的批量流程能力，以及以太網即插即用、可與其他SMRT設備同步輸出，整體靈活度和現場便捷性都明顯領先同類產品。電壓通道在必要時能轉換為電流通道，使一臺五通道設備輸出十路電流，進一步拉開與固定通道機型的差距。每相最大順從電壓五十伏、兩路串聯可達一百伏的設計，也讓它在測高阻抗繼電器時游刃有余。

SMRT410繼電保護測試系統適用的現場非常廣泛，核心落在電網與電廠兩大電力領域。在智能變電站的調試環節，它借助網絡接口原生支持IEC 61850協議校驗，配合高精度時鐘同步，能夠直接對接數字化保護裝置完成測試，單機觸控模式還省去了外接電腦的麻煩，特別適合空間緊湊的現場。 在電網的預防性試驗里，它的大電流輸出能力足以覆蓋不同電壓等級的保護裝置校驗，內置的標準化測試程序明顯提升了試驗效率。對于各類繼電保護裝置的入網檢定和周期校驗，無論是常規電磁型、微機型還是數字化保護，它都能通過擴展電流相數適配。在電廠的機組檢修與出線保護校驗中，設備同樣能發揮作用，它支持四相電壓與十相電流的靈活輸出，可滿足主變、廠用電等多類保護的同時校驗。電壓通道在需要時可轉換為電流通道，讓一臺五通道設備擴展出十路電流，進一步拓寬了現場適用邊界。

現場投運SMRT410繼電保護測試系統時，有幾條操作紅線必須守住。第一是量程紅線，電壓輸出絕對不得超過三百伏的最高檔位上限，電流長時間輸出不可超過每相三十安的額定值，短時峰值也要控制在六十安以內，三通道并聯時務必確認相序一致、接線牢靠，防止輸出短路燒毀設備。 第二是數字化測試的時序紅線，測智能變電站保護裝置前必須完成時鐘同步校準，并保證IEC 61850協議配置與被測裝置完全匹配，否則時序偏差會讓結果失效。第三是過程紅線，測試進行中不要隨意中斷正在運行的標準化程序，聯機時也不要熱拔通信線纜以免數據丟失。電壓通道提供零到三十伏、零到一百五十伏、零到三百伏三檔可調，選用檔位時要和被測裝置的額定范圍匹配，避免高檔位對小信號造成分辨率不足。電流通道擁有平緩功率曲線，在四安到三十安區間都能穩定出力，接線前應核對通道負載是否超出順從上限制。

SMRT410繼電保護測試系統測完之后，判斷保護裝置動作是否合格要緊扣整定值與動作反饋的偏差。設備會在測試結束后自動給出被測裝置的動作值、動作時間和返回時間等采集結果，并與測試程序里預設的整定門檻做比對。 若保護裝置在設定的故障工況下按預期跳閘，且動作值、動作時刻落在標準允許的誤差帶內，同時返回特性正常、無拒動或誤動，即可判定本次校驗合格。對于數字化保護裝置，還要看IEC 61850報文交互是否完整、時鐘同步是否準確，動作報告能否正確上送。對于常規的過流與接地保護，重點核對動作電流、動作時間和返回系數是否落在整定書給出的區間，偏離過大即判不合格。AVTS自動化軟件還能把多輪測試的統計結果匯總成趨勢圖，幫助驗收人員看清裝置性能是否隨時間漂移。當多臺裝置在同一輪聯調中比對時，統一的標準化程序也讓合格判據保持前后一致，減少人為誤判。

SMRT410繼電保護測試系統完全可以勝任智能變電站中數字化保護裝置的測試，這得益于它原生內置的網絡接口與IEC 61850測試功能。數字化保護裝置不再依賴傳統硬接線，而是通過面向通用對象的變電站事件報文交互，SMRT410繼電保護測試系統借助以太網端口即可與這類裝置建立通信，直接下發測試指令并讀取動作報文。 配合設備內的高精度時鐘同步模塊，它能保證輸出模擬量與數字報文之間的時序一致，使動態測試貼近真實運行。測試時既可用STVI智能觸屏手動選擇數字化測試類型，也可用AVTS自動化軟件批量執行預設方案。對于高阻抗方向過流接地等復雜保護，它的高功率VIGEN通道同樣能提供所需激勵，整套流程無需額外模塊即可完成數字化保護的全項目校驗。AVTS軟件兼容系列操作系統，可在實驗室用電腦批量編排數字化測試方案，再下發現場執行，保證離線與在線結果一致。借助以太網即插即用的特性，多臺SMRT410能夠把電壓電流輸出無縫同步，勝任更復雜的數字化聯調場景。

SMRT410繼電保護測試系統的適用行業覆蓋電網、電廠兩大電力核心領域，可滿足全場景繼電保護相關測試需求。在應用場景層面，首先可用于智能變電站調試，設備支持IEC 61850協議校驗，高精度時鐘同步模塊可保障數字化保護裝置的測試精度，單機觸控模式無需外接電腦，適配現場復雜作業環境；其次可用于電網預防性試驗，設備的大電流輸出能力可滿足不同電壓等級電網的保護裝置校驗需求，內置標準化測試程序可大幅提升試驗效率；同時可用于各類繼電保護裝置的性能檢定，覆蓋常規電磁型保護、微機型保護、數字化保護等全類型裝置的測試需求，也可支撐電網、電廠領域的各類專項測試需求。設備機身防護性能出色，可適應實驗室、戶外現場等不同作業環境。

SMRT410繼電保護測試系統完全可以在不接外接電腦的情況下獨立完成一臺繼電器的測試，秘密就在它的STVI智能觸屏界面。STVI配備一塊全彩色高分辨率TFT液晶觸屏，開機后菜單屏幕和觸控功能鍵讓測試人員直接挑選所需的測試類型。高分辨率觸屏把復雜的測試邏輯封裝成直觀圖標，現場人員不必翻閱厚重說明書也能上手。 面對一臺常見的過流繼電器，只需在觸屏上選擇手動、穩態或動態測試模式，調用內置的預設測試程序，再按提示設置要模擬的故障工況參數，確認無誤后啟動即可。設備會自動輸出對應的電壓電流信號并采集動作反饋，整個過程無需筆記本電腦參與。STVI的菜單層級清晰，常用測試功能都有觸控功能鍵一鍵直達，即便是第一次上手的現場人員也能很快找到對應入口。測試報告既能當場在觸屏上瀏覽，也能導出到記憶盤帶走，真正實現了一臺設備走完測試全流程。

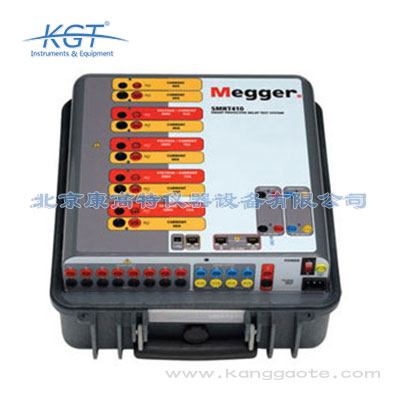

SMRT410繼電保護測試系統是美國MEGGER出品的高性能繼電保護測試儀，采用模塊化通道架構設計，核心用途是為電力系統各類繼電保護裝置提供專業性能檢測與功能校驗。該設備配備多路電壓電流獨立輸出端口，可精準模擬短路、接地、諧波等各類電力故障工況，搭載高精度時鐘同步模塊，兼容數字化電網通信協議校驗，支持單機觸控與電腦聯機兩種運行方式，內置海量標準化測試程序，可自動記錄試驗數據并生成專業檢測報告，機身防護性能出色。基礎配置含4個電壓通道、6個大電流通道，電流通道最高可擴展至10相，可適配常規電磁型、微機型、數字化等全品類繼電保護裝置的測試需求。該設備符合DL/T 624、GB/T 14598、IEC 61850等多項國內外標準，可廣泛應用于智能變電站調試、電網預防性試驗、各類繼電保護裝置性能檢定、電網及電廠領域相關測試場景。

SMRT410繼電保護測試系統的工作原理可以概括為先構造再比對。它依靠模塊化的獨立電壓電流通道，輸出幅值、相位、頻率都高精度可控的模擬信號，在被測保護裝置側復現短路、接地、過流、諧波等各種故障工況。設備內置高精度的時鐘同步模塊，保證多路輸出之間的相位嚴格一致，使模擬出來的故障波形與真實電網動態高度接近。 測試人員通過STVI智能觸屏或者AVTS自動化軟件選擇對應的預設測試程序，設備便自動送出信號并同步采集保護裝置給出的動作反饋，例如跳閘時刻、返回時間和動作值。借助以太網端口的即插即用特性，多臺SMRT410的電壓電流輸出能夠無縫同步，方便完成背對背等復雜測試。VIGEN模塊提供高功率的電壓電流通道，讓輸出在重負載下依然保持穩定平整。這種先構造標準故障再比對實測響應的方式，正是繼電保護校驗的通用邏輯。

使用SMRT410繼電保護測試系統時，需嚴格遵守技術注意事項與安全規范，首先輸出參數配置需符合量程要求，電壓輸出不可超過300V的最高檔位上限，電流長時間輸出不可超過每相30A的額定值，短時峰值輸出不可超過60A，三通道并聯輸出時需確認相序一致、接線可靠，避免出現輸出短路損壞設備；其次測試數字化繼電保護裝置時，需提前完成高精度時鐘同步模塊的校準，確認IEC 61850協議配置與被測裝置匹配，避免出現時序偏差導致測試結果失效；第三操作過程需符合規范要求，測試過程中不可隨意中斷正在運行的標準化測試程序，單機觸屏操作需按照界面提示逐步完成，聯機操作時不可隨意拔出通信線纜，避免數據丟失；另外作業現場需遠離強電磁干擾源，設備放置位置需避開積水、高空墜物風險區域，保障測試安全與結果準確。
