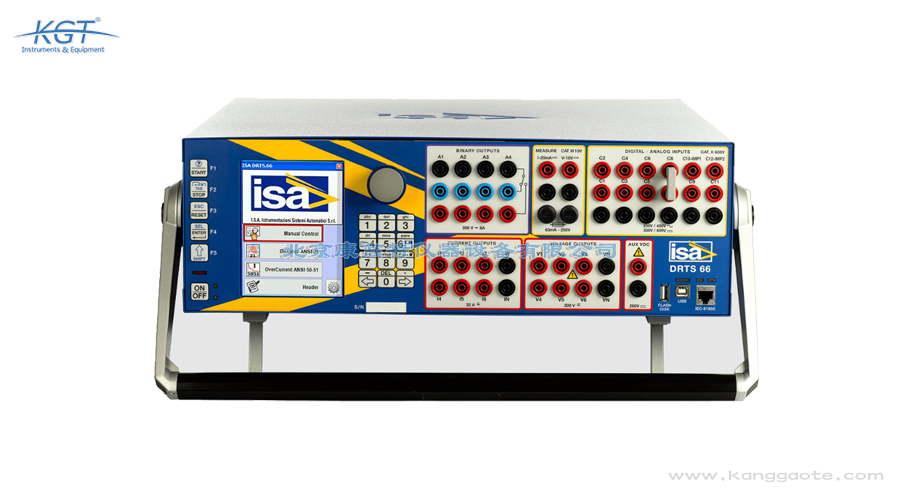

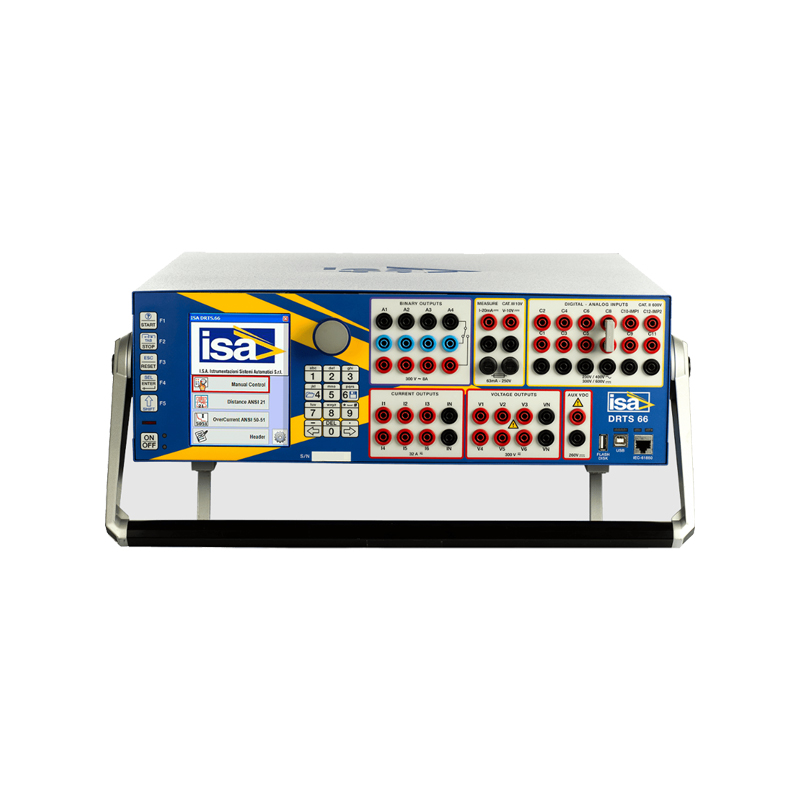

意大利ISA DRTS 34三相繼電器測試儀用于保護繼電器，電能表，傳感器和電能質量表的新一代測試設備。現在熱賣中，如需購買，可通過客服熱線聯系我們！
| 代碼 | 模塊 |
|---|---|
| 45170 | DRTS 66 6I/6V |
| 35170 | DRTS 64 6I/4V |
| 22170 | DRTS 34 3I/4V |
| 10170 | DRTS 33 3I/3V |
| 40170 | DRTS 66 6I/6V - 帶 IRIG-B 和輸出擴展模塊 |
| 30170 | DRTS 64 6I/4V - 帶 IRIG-B 和輸出擴展模塊 |
| 20170 | DRTS 34 3I/4V - 帶 IRIG-B 和輸出擴展模塊 |
| 10015 | TDMS - 測試與數據管理軟件 |
| 87170 | IRIG-B 同步和輸出擴展模塊 |
| 88170 | 帶天線和電纜的內部 GPS 接收器 * |
| 89170 | IEC61850-9-2 協議接口 - 采樣值 * |
| 83170 | IEC61850-8 協議接口 - GOOSE |
| 70170 | HPB 400 電流增強器 |
| 71170 | HPB 600 電流增強器 |
| 98156 | IN2-CDG - 1A 額定高負載繼電器電流增強器 |
| 82170 | TRANSCOPE - 模擬 / 數字記錄和測量模塊 |
| 10161 | 帶天線和電纜的外部 GPS 同步器模塊 |
| 20162 | SH 2003 電表通用掃描頭 |
| 15170 | 完整測試線組 |
| 85170 | 重型塑料運輸箱 |
| 17170 | 重型運輸箱 |
| 18170 | 軟質攜帶包 |
| 29166 | 2A - 80A 有源交直流電流鉗 |
| 72170 | 帶光纖輸出的電力線同步器 |
| 19170 | 直立支架 |
| 13170 | 零功率晶閘管傳感器電纜組 * |
| 15174 | 零功率 ABB REF542PLUS 和 REF601 電纜組 * |
| 41175 | PLCK - 極性檢查器 |
| 06170 | 可選本地觸摸控制 |
| 11174 | 低電平電壓適配器 |
| 項目 | 詳細規格 |
|---|---|
| 電流發生器 | |
| DRTS 34 電流輸出 | 3 x 0 … 32 A 交流；1 x 0 … 96 A 交流 |
| 輸出功率 | 3 x 430 VA（32 A 時）；1 x 1000 VA（64 A 時） |
| 精度 | 典型值 ±0.02%（值）±0.01%（范圍）；保證值 ±0.04%（值）±0.01%（范圍） |
| 失真度 | 典型值 0.05%；保證值 0.15% |
| 分辨率 | 32 A 時為 0.1 mA |
| 連接方式 | 4 mm 香蕉插座 |
| 電壓發生器 | |
| DRTS 34 電壓輸出 | 4 x 0 … 300 V；1 x 0 … 600 V |
| 輸出功率 | 3 x 100 VA（125 … 300 V 時）；4 x 85 VA（125 … 300 V 時）；1 x 200 VA（125 … 300 V 時）；1 x 200 VA（600 V 時） |
| 精度 | 典型值 ±0.025%（值）±0.01%（范圍）；保證值 ±0.06%（值）±0.015%（范圍） |
| 失真度 | 典型值 0.015%；保證值 0.03% |
| 分辨率 | 12.5 V 時為 0.4 mV；300 V 時為 10 mV |
| 連接方式 | 4 mm 香蕉插座 |
| 電池模擬器 | 0…260 V 直流 / 1 A；功率：50 W 或 1 A；精度：2%；連接方式：4 mm 香蕉插座 |
| 低電平信號輸出（代碼 87170 包含的選件） | 6 個輸出；全范圍電壓輸出：7.26 Vrms；輸出電流：最大 5 mA；分辨率：0.43 mV；精度：典型值 0.015%；保證值 0.05%；頻率帶寬：直流至 20 kHz；連接方式：多極連接器，背面 |
| 二進制輸入 | 12 個輸入；電流隔離：6 組，每組 2 個輸入，6 個公共點相互隔離；輸入特性：無源或帶電壓，4.5 至 300 V 直流（24 至 230 V 交流）；輸入類型選擇：干接點；5 V；24 V；48 V；100 V；觸發條件：常開 / 常閉 / 邊沿 / 布爾（每個輸入獨立）；定時器范圍：無限；定時器分辨率：0.01 ms；定時器精度：測量值的 0.001% ± 0.1 ms；采樣率：最高 10 kHz；帶 Transcope 選件時最高 50 kHz；連接方式：4 mm 香蕉插座 |
| 計數器輸入 | 2 個輸入；脈沖頻率范圍：0 至 100 kHz；連接方式：4 mm 香蕉插座 |
| 二進制輸出繼電器 | 4 個，閉合和斷開；類型：無源定時繼電器；電阻負載觸點特性：交流 300 V，8 A，2400 VA；直流 300 V，8 A，50 W；可編程延時：0 至 999,999.999 s；連接方式：4 mm 安全香蕉插座 |
| 二進制輸出晶體管（代碼 87170 包含的選件） | 4 個；類型：晶體管，集電極開路輸出，干接點，連接到專用連接器；輸出特性：24 V，5 mA；短路保護；過壓保護；可編程延時：0 至 999,999.999 s；相對于測試開始的定時精度：50 μs；連接方式：多極連接器，背面 |
| 模擬直流測量輸入 | 直流電流測量輸入：測量范圍 ±20 mA 和 ±5 mA；20 mA 時直流精度：±0.02%（值）±0.01%（范圍）；5 mA 時直流精度：±0.05%（值）±0.02%（范圍）；連接方式：4 mm 香蕉插座；直流電壓測量輸入：測量范圍 ±10 V；直流精度：±0.02%（值）±0.01%（范圍）；連接方式：4 mm 香蕉插座 |
| 其他發生器特性 | 電流和電壓輸出頻率：0 至 3000 Hz；電壓：3 kHz（60 V 時）；2 kHz（100 V 時）；700 Hz（300 V 時）；瞬態：0 至 5000 Hz；可在所有輸出上編程 12 種不同頻率；最大頻率誤差：0.5 ppm；分辨率：<5 μHz；相位角范圍：-360° … +360°；分辨率：0.001°；精度（電壓和電流）50/60 Hz：典型值 0.01°，保證值 0.02° |
| 接口連接 | USB、以太網、IEC 61850、IRIG - B；USB 接口特性：傳輸速率：至少 3 倍；接口電纜：2 米，包含在內；以太網接口特性：連接器類型：RJ - 45；接口電纜：2 米，包含在內；IEC61850 接口（可選）特性：連接器類型：RJ - 45；接口電纜：2 米，包含在內；IRIG - B 連接（可選）特性：光纖連接器，ST 型 |
| 內部存儲器 | 256 Mb 內部存儲器，可在測試裝置中存儲約 2000 個測試結果 |
| 顯示 - 鍵盤 - 功能鍵 - 編碼器 | 1 個編碼器：數字旋轉開關；1 個鍵盤：12 鍵；5 個功能鍵；顯示器：256 色，LED 類型，圖形 320 x 240 像素；尺寸 5.7 英寸 |
| 電源 | 主電源：85 至 264 V 交流，正弦波，單相；頻率：45 至 65 Hz；功耗：待機 <150 W；最大負載，115 V 電源：1600 W；最大負載，230 V 電源：2700 W；連接：標準 16 A 交流插座 |
| 重量和尺寸 | 重量：18 kg（39 lb）；不帶手柄尺寸：150（高）x 466（寬）x 423（深）mm（5.9 x 18.3 x 16.9 英寸） |
