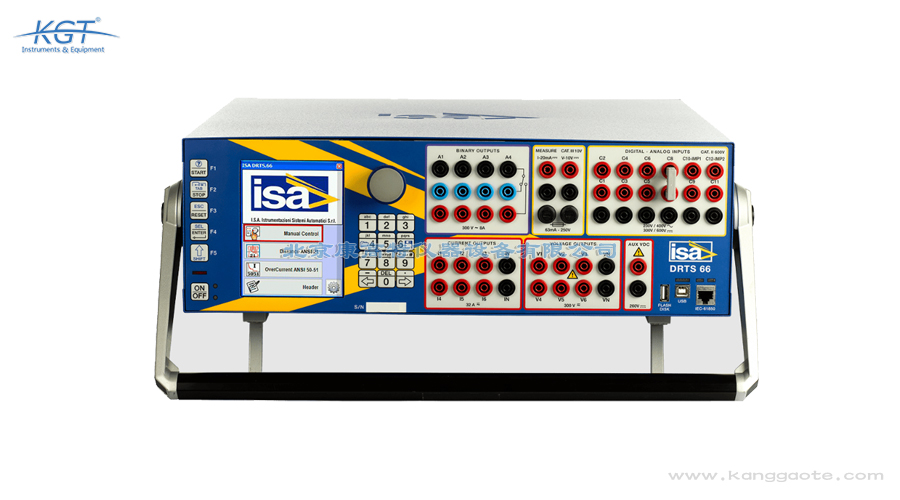

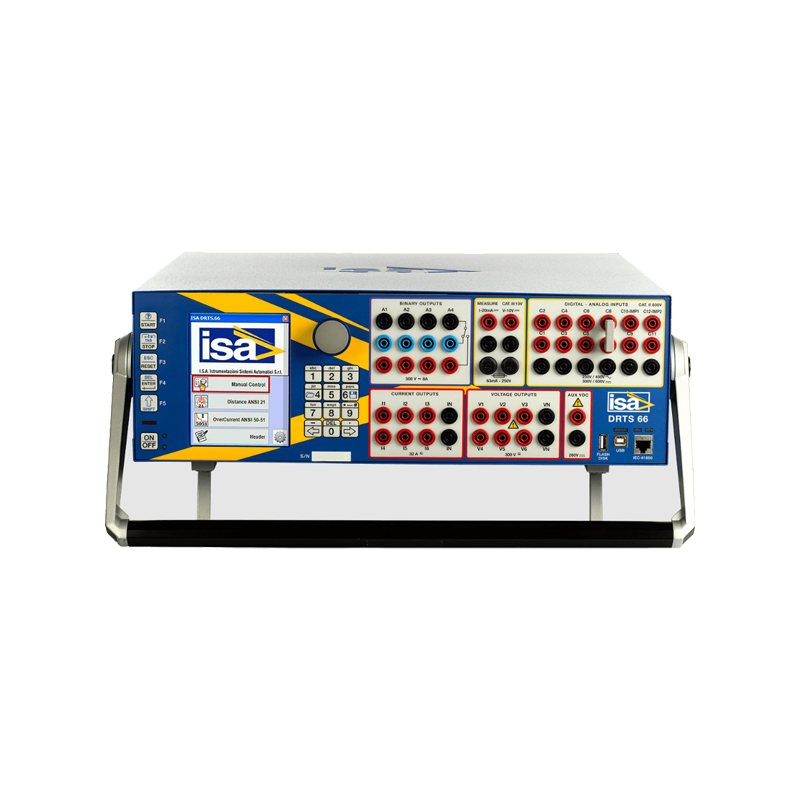

意大利ISA DRTS 64三相繼電器測試儀用于保護繼電器，電能表，傳感器和電能質量表的新一代測試設備。現在熱賣中，如需購買，可通過客服熱線聯系我們！
DRTS 64三相繼電器測試儀產品簡介：
?DRTS 64三相繼電器測試儀這種二次注入繼電器測試系統和電力系統模擬器旨在滿足與調試和維護變電站以及測試保護繼電器，電表，傳感器和電能質量表有關的所有需求。
DRTS 64三相繼電器測試儀產品特點：
| 項目 | 詳細規格 |
|---|---|
| 電流發生器 | |
| DRTS 64 電流輸出 | 6 x 0 … 32 A 交流；3 x 0 … 64 A 交流；1 x 0 … 128 A 交流 |
| 輸出功率 | 6 x 430 VA（32 A 時）；3 x 860 VA（64 A 時）；1 x 1000 VA（64 A 時） |
| 精度 | 典型值 ±0.02%（值）±0.01%（范圍）；保證值 0.04%（值）±0.01%（范圍） |
| 失真度 | 典型值 0.05%；保證值 0.15% |
| 分辨率 | 32 A 時為 0.1 mA |
| 連接方式 | 4 mm 香蕉插座 |
| 電壓發生器 | |
| DRTS 64 電壓輸出 | 4 x 0 … 300 V；1 x 0 … 600 V |
| 輸出功率 | 3 x 100 VA（125 … 300 V 時）；4 x 85 VA（125 … 300 V 時）；1 x 200 VA（125 … 300 V 時）；1 x 200 VA（600 V 時） |
| 精度 | 典型值 ±0.025%（值）±0.01%（范圍）；保證值 ±0.06%（值）±0.015%（范圍） |
| 失真度 | 典型值 0.015%；保證值 0.03% |
| 分辨率 | 12.5 V 時為 0.4 mV；300 V 時為 10 mV |
| 連接方式 | 4 mm 香蕉插座 |
| 電池模擬器 | 0…260 V 直流 / 1 A；功率：50 W 或 1 A；精度：2%；連接方式：4 mm 香蕉插座 |
| 低電平信號輸出（代碼 87170 包含的選件） | 6 個輸出；全范圍電壓輸出：7.26 Vrms；輸出電流：最大 5 mA；分辨率：0.43 mV；精度：典型值 0.015%；保證值 0.05%；頻率帶寬：直流至 20 kHz；連接方式：多極連接器，背面 |
| 二進制輸入 | 12 個輸入；電流隔離：6 組，每組 2 個輸入，6 個公共點相互隔離；輸入特性：無源或帶電壓，4.5 至 300 V 直流（24 至 230 V 交流）；輸入類型選擇：干接點；5 V；24 V；48 V；100 V；觸發條件：常開 / 常閉 / 邊沿 / 布爾（每個輸入獨立）；定時器范圍：無限；定時器分辨率：0.01 ms；定時器精度：測量值的 0.001% ± 0.1 ms；采樣率：最高 10 kHz；帶 Transcope 選件時最高 50 kHz；連接方式：4 mm 香蕉插座 |
| 計數器輸入 | 2 個輸入；脈沖頻率范圍：0 至 100 kHz；連接方式：4 mm 香蕉插座 |
| 二進制輸出繼電器 | 4 個，閉合和斷開；類型：無源定時繼電器；電阻負載觸點特性：交流 300 V，8 A，2400 VA；直流 300 V，8 A，50 W；可編程延時：0 至 999,999.999 s；連接方式：4 mm 安全香蕉插座 |
| 二進制輸出晶體管（代碼 87170 包含的選件） | 4 個；類型：晶體管，集電極開路輸出，干接點，連接到專用連接器；輸出特性：24 V，5 mA；短路保護；過壓保護；可編程延時：0 至 999,999.999 s；相對于測試開始的定時精度：50 μs；連接方式：多極連接器，背面 |
| 模擬直流測量輸入 | 直流電流測量輸入：測量范圍 ±20 mA 和 ±5 mA；20 mA 時直流精度：±0.02%（值）±0.01%（范圍）；5 mA 時直流精度：±0.05%（值）±0.02%（范圍）；連接方式：4 mm 香蕉插座；直流電壓測量輸入：測量范圍 ±10 V；直流精度：±0.02%（值）±0.01%（范圍）；連接方式：4 mm 香蕉插座 |
| 其他發生器特性 | 電流和電壓輸出頻率：0 至 3000 Hz；電壓：3 kHz（60 V 時）；2 kHz（100 V 時）；700 Hz（300 V 時）；瞬態：0 至 5000 Hz；可在所有輸出上編程 12 種不同頻率；最大頻率誤差：0.5 ppm；分辨率：<5 μHz；相位角范圍：-360° … +360°；分辨率：0.001°；精度（電壓和電流）50/60 Hz：典型值 0.01°，保證值 0.02° |
| 接口連接 | USB、以太網、IEC 61850、IRIG - B；USB 接口特性：傳輸速率：至少 3 倍；接口電纜：2 米，包含在內；以太網接口特性：連接器類型：RJ - 45；接口電纜：2 米，包含在內；IEC61850 接口（可選）特性：連接器類型：RJ - 45；接口電纜：2 米，包含在內；IRIG - B 連接（可選）特性：光纖連接器，ST 型 |
| 內部存儲器 | 256 Mb 內部存儲器，可在測試裝置中存儲約 2000 個測試結果 |
| 顯示 - 鍵盤 - 功能鍵 - 編碼器 | 1 個編碼器：數字旋轉開關；1 個鍵盤：12 鍵；5 個功能鍵；顯示器：256 色，LED 類型，圖形 320 x 240 像素；尺寸 5.7 英寸 |
| 電源 | 主電源：85 至 264 V 交流，正弦波，單相；頻率：45 至 65 Hz；功耗：待機 <150 W；最大負載，115 V 電源：1600 W；最大負載，230 V 電源：2700 W；連接：標準 16 A 交流插座 |
| 重量和尺寸 | 重量：18 kg（39 lb）；不帶手柄尺寸：150（高）x 466（寬）x 423（深）mm（5.9 x 18.3 x 16.9 英寸） |
