使用美國Megger SMRT46多相繼保測試儀時，檢測人員可依據現場條件選擇操作方式。在無計算機環境下，通過智能觸摸屏界面手持控制器運行測試管理軟件，利用直觀的菜單與觸摸屏功能按鈕選擇所需測試功能，對常見繼電器進行穩態與動態手動測試，結果可保存至控制器并下載到移動存儲設備以便打印或傳輸。在需要全自動測試時，可將儀器連接至兼容Windows系列操作系統的可視測試軟件，由軟件管理測試流程與數據。儀器的以太網端口既用于計算機連接，也可將多個單元鏈接實現多單元同步操作。測試前應根據被測繼電器類型設定輸出通道與電量，接線完成后啟動測試并讀取動作結果，最后整理測試報告歸檔。規范的接線與清晰的流程控制，是保證SMRT46測試結果準確可信的重要前提，也是現場作業安全的基本要求，應當作為每次試驗的標準動作堅持執行。

操作美國Megger SMRT46多相繼保測試儀時應注意若干要點。儀器輸入電源為一百至兩百四十伏交流、單相、四十七至六十三赫茲，使用前須確認現場供電與此匹配并可靠接地。由于設備具備大電流高功率輸出，接線時應確保端子連接牢固、極性正確，避免短路或反接。電壓輸出具有短路與長時間過載保護，電流輸出具有開路與過載保護，但異常接線仍可能損壞被測設備，測試前務必核對回路。智能觸摸屏界面手持控制器與可視測試軟件均能保存結果，重要數據應及時備份至移動存儲或計算機。設備工作溫度范圍為零至五十?dāng)z氏度，儲存溫度為負四十至七十?dāng)z氏度，相對濕度應保持在百分之五至九十五且無冷凝狀態，運輸時使用堅固運輸箱可降低顛簸損傷，從而延長設備使用壽命并維持長期測量穩定性。定期核查電源線纜與接口狀態，也是保障外業可靠性的基礎工作，應在每次出班前完成。

判定美國Megger SMRT46多相繼保測試儀的測試結果，需結合所選測試項目與被測保護的設計定值。在手動或自動測試完成后，檢測人員讀取智能觸摸屏界面手持控制器或可視測試軟件給出的動作時間、動作邏輯與電氣量數據，并將其與被測保護的整定單及相應試驗規程進行比對。對于差動、過流、方向等保護，應確認動作行為與延時處于允許偏差范圍內。儀器可在每個輸出通道存儲波形，配合衛星定位觸發實現端對端回放，便于對復雜動作過程進行復盤分析。若實測結果與預期一致，可判定該項目合格；若出現超差或邏輯不符，應檢查接線、定值與測試設置后復測，確屬設備問題則記錄并安排處理。將每一次判定的依據與讀數詳細記錄在案，便于后續開展追溯與復盤分析，也為責任劃分提供書面支撐，確保結論經得起復核。對異常結果保留原始波形，便于后續專業分析與責任界定，也為廠家或?qū)＜視?huì)診提供客觀依據。

美國Megger SMRT46多相繼保測試儀在通信與測試能力上支持國際電工委員會61850通信標準，能夠接入變電站總線對符合該標準的設備進行測試，并通過面向通用面向?qū)ο笞冸娬臼录渲闷魍瓿上嚓P(guān)試驗配置。在儀器自身的一致性方面，其安全設計符合歐洲標準61010第一項，抗沖擊滿足歐洲與國際電工委員會60068第二十七項，抗振動滿足相關振動標準。電磁兼容方面，排放符合歐洲標準61326第二項第一分冊、電磁兼容發射標準以及美國聯邦通信委員會B類要求，抗擾度滿足電磁兼容抗擾度系列中靜電放電、射頻電磁場、電快速瞬變、浪涌、射頻場感應、工頻磁場與電壓暫降等多項要求。檢測人員在開展繼電保護試驗時，應結合被測保護所屬行業的現行試驗規程，將儀器的輸出精度與同步能力作為合格判據，確保測試結果具備合規性與可追溯性，滿足驗收與歸檔要求。

在多功能繼保測試儀之中，美國Megger SMRT46多相繼保測試儀以輕型便攜與高功率輸出兼顧而見長。與需要拖運的大型試驗臺相比，SMRT46重量約為十三點二千克，外形尺寸緊湊，單人即可搬運至現場。它提供四個電壓通道與三個電流通道，電壓通道還可轉換為電流通道，從而構成一路電壓與六路電流的輸出組合，覆蓋了絕大多數三相保護測試需要。每相可輸出六十安培、三百伏安，三個并聯電流更可在九百伏安下達到一百八十安培，適合高倍數抽頭額定值的接地過流繼電器測試。相比僅支持計算機控制的同類設備，SMRT46強調有無電腦均可操作，在野外或機房網絡受限時仍可獨立完成作業。這種將大功率輸出壓縮進輕巧機身的設計思路，使它在機動性與測試能力之間取得了較好的平衡，適合既要覆蓋復雜項目又經常轉場的檢測團隊長期使用。

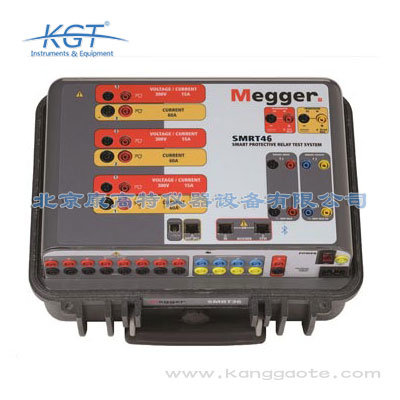

美國Megger品牌的SMRT46多相繼電器保護測試儀是一款輕型便攜式通用測試設備，專門用于測試各類機電式、固態以及基于微處理器的保護繼電器、電機過載繼電器和其他類似的保護設備。該儀器由美國Megger公司研制，融合了小尺寸、輕重量與大功率的設計理念，成為現場與實驗室繼電保護檢測中的主力設備之一。測試系統可以通過Megger智能觸摸屏界面手持控制器之中的測試管理軟件進行手動控制，也可以借助可視測試軟件實現全自動測試。其便攜機身配合大電流高功率輸出能力，使檢測人員能夠在變電站、發電廠以及軌道交通等場景中靈活開展繼保試驗。該設備無需依賴笨重的傳統試驗臺即可完成多數常見繼電器測試，顯著提升了外業檢測的機動性與效率，也讓單人作業成為可能。對于需要頻繁轉場、在不同變電站之間往返的檢測隊伍而言，這種集成化與輕量化設計能夠明顯減輕搬運負擔，縮短準備時間，從而把更多精力放在測試本身，提升整體工作質量與安全性。

美國Megger SMRT46多相繼保測試儀適用于電網、發電廠以及軌道交通等行業的繼電保護檢測。在變電站與發電廠，檢測人員使用它對新投運或檢修后的保護繼電器開展整組試驗與定值校驗，確認保護動作邏輯與延時符合設計要求。對于軌道交通牽引供電與配電系統，該儀器可在計劃?rùn)z修或故障排查中快速驗證過流、差動等保護功能。由于SMRT46既支持無計算機手動操作，也支持由可視測試軟件驅動的全自動流程，它既能滿足現場班的靈活單項核查，也能支撐檢修中心的批量標準化試驗。其便攜特性還使其適合作為應急搶修中的移動試驗手段，縮短保護設備復電前的等待時間。在各類繼保運維環節之中，無論是新建驗收、周期預防性試驗還是故障后分析，這臺儀器都能夠提供從穩態到動態、從單相到三相的完整測試能力，適應不同層級與不同節奏的檢測任務安排。

美國Megger SMRT46多相繼保測試儀以小巧、耐用、輕便且強大的特點，將多種繼保測試能力集成于一臺便攜設備。其主要特征包括有無電腦均可操作、手動界面直觀并配備智能觸摸屏、大電流高功率輸出，每相六十安培、三百伏安，四個電壓通道與三個電流通道且電壓通道可轉為電流通道構成一路電壓六路電流，以及動態、暫態與衛星定位同步的端對端測試功能和國際電工委員會61850測試能力。測試結果可保存至智能觸摸屏界面手持控制器并下載至移動存儲設備用于生成報告。儀器外殼采用玻璃纖維增強塑料，兼顧輕便與現場防護。憑借這些特點，SMRT46能夠覆蓋從單相到三相、從常規繼電器到基于微處理器的智能保護裝置的廣泛測試需求，適應不同層級的檢測任務，是繼電保護現場試驗中較為實用的綜合性測試平臺。其模塊化通道設計也方便按實際項目需要擴展或調整測試配置，適應不同復雜程度的保護系統驗證需求。

美國Megger SMRT46多相繼保測試儀面向變電站、發電廠等電磁環境復雜的現場設計，自身電磁兼容性能滿足相關抗擾度標準，能夠在存在開關操作與高頻噪聲的環境中穩定工作。其電壓輸出經過調節，負載阻抗變化不會影響輸出量，從而保證注入被測繼電器的電氣量準確。對于需要跨站點同步的端對端測試，系統借助衛星定位實現時間基準同步，可有效抑制因時鐘漂移帶來的測量誤差。在由多個單元通過以太網鏈接進行多單元同步操作時，穩定的網絡與規范接線有助于減少干擾。檢測人員在強電磁環境中，仍應保持測試線布置整齊、縮短非必要引線，以進一步保障SMRT46采集與判斷的可靠性。當現場無法避免強干擾時，可分次測量并取穩定讀數作為最終依據，從而把偶然波動對結論的影響降到最低，獲得穩定可信的試驗數據。在配電裝置區等強場源附近，更應注意測試線與參照點的合理布置，避免引線成為額外的干擾耦合路徑。

美國Megger SMRT46多相繼保測試儀的工作原理建立在多通道可控電壓與電流輸出以及高精度同步測量之上。每個電流通道由一個電壓放大器與一個電流放大器組成，電壓放大器可轉換成為電流源，因此一個模塊既能輸出高電壓也能提供測試電流。儀器通過智能觸摸屏界面手持控制器運行測試管理軟件，向被測保護繼電器施加預設的電氣量，并實時采集開關量輸入與模擬量反饋，從而判斷繼電器動作邏輯是否正確。對于全自動測試，可視測試軟件接管流程并管理測試數據。系統還支持動態、暫態以及借助衛星定位實現的端對端同步測試，能夠在不同地點之間保持嚴格的時間基準，從而對復雜保護系統進行整體驗證。這種結構與控制方式共同保證了測試過程的可重復性，也使注入量與采集量之間保持確定的對應關系，讓現場得出的每一項結論都建立在可靠的電氣測量基礎之上，便于后續的復核與歸檔。
